Balkon PV montaj sistemi

Konut Enerjisi Yükseltmesinde Balkon PV Montaj Sisteminin Rolü

Balkon PV montaj sisteminin uygulamasının tanımı ve kapsamı
Balkon PV montaj sistemi kendi kendine üretim veya şebekeye bağlı enerji üretimi hedefine ulaşmak için küçük fotovoltaik modüllerin kurulumunu desteklemek için, konutlar, daireler, ofis binaları vb. Gibi binaların cephesinde balkon alanı için kullanılmaktadır. Uygulama kapsamı şunları içerir:
* Şehirlerde yüksek katlı ve orta yüksek katlı konut binalarının balkonları
* Çok katlı konutların terasları veya çitlerle çevrili alanları
* Ticari binaların perde duvar balkon yapısı
* Düşük katlı binaların pencere eşiği platformu dönüşümü uygulaması
Bu sistem genellikle küçüktür, ancak mimari entegrasyonla güvenlik, kurulum esnekliği ve estetik koordinasyonu vurgular.

Yapısal form ve kurulum yönteminin analizi
Özel yapısı nedeniyle, balkon PV montaj sisteminin tasarımı, balkon korkuluklarının, alan kullanımı, gölgeleme etkisi ve güvenlik düzenlemelerinin taşıma kapasitesini tam olarak dikkate almalıdır. Ortak yapısal formlar aşağıdaki gibidir:

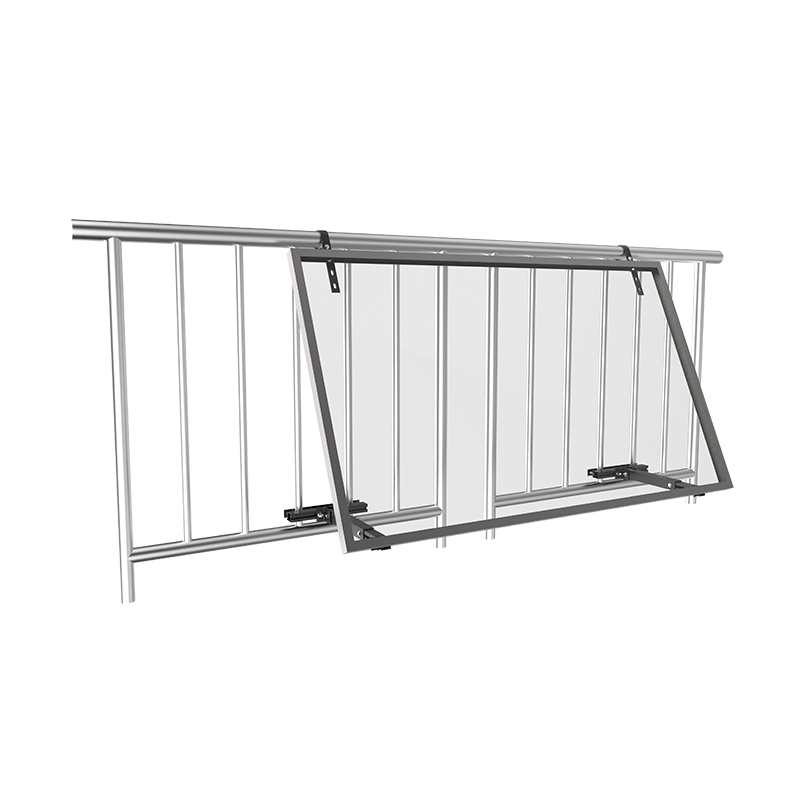

1. Korkuluk braketi sistemi
Fotovoltaik panel, balkonun orijinal korkuluğunun üstünde veya içinde sabitlenmiştir. Braket, orijinal bina yapısına zarar vermeden hafif kurulum için uygun olan bir kelepçe ve cıvatalardan korkuluğa bağlanır.
2. Zemin Dikkatli Diyagonal Destek Sistemi
Teraslar ve geniş alanlara sahip balkonlar için uygundur. Balkon zeminde destek ayakları ve arka eğim destekleri ayarlayarak, genel yapısal stabilite arttırılır ve bileşenlerin yönü ve açısı aynı anda ayarlanır.
3. Duvara monte edilmiş asılı yapı
Braket doğrudan balkon duvarına monte edilir ve bileşenler korkulukun içine veya güneşe bakacak şekilde asılır. Korkulukları olmayan veya yetersiz korkuluk yüksekliğine sahip bazı sahneler için uygundur.
4. Ayarlanabilir açı yapı sistemi
Bir açı ayar mekanizması ile donatılmış olan bileşenlerin eğimi, ışık kullanımının verimliliğini artırmak için mevsimsel değişikliklere ve yönlendirme koşullarına göre esnek bir şekilde ayarlanabilir.

Anahtar Malzeme Seçimi ve Güvenlik Tasarımı
Malzeme Yapılandırması
Taizhou Dongsheng Yeni enerji genellikle aşağıdaki malzeme kombinasyonlarını kullanır:
*Yüksek mukavemetli alüminyum alaşım rayları ve konektörleri: hafif, korozyona dirençli ve bina yapısını etkilemez;
*Paslanmaz çelik cıvatalar ve kilitler: Balkon ortamlarında dayanıklılığı artırın ve pas riskini azaltın;
*Kayma önleyici taban ve rüzgara dirençli takviye aksesuarları: Sabit noktaların stabilitesini güçlendirin ve yapısal yer değiştirmeyi önleyin.

Güvenlik Performans Tasarımı
Balkon braket sisteminin tasarımı aşağıdaki noktalara özel dikkat göstermelidir:
* Rüzgar basıncı direncinin hesaplanması: Binanın bulunduğu alanın meteorolojik verilerine göre bileşenin rüzgar tarafındaki rüzgar yükünü değerlendirin;
* Yük taşıyan hesaplama: Genel ağırlık dağılımını kontrol etmek ve yapısal aşırı yükten kaçınmak için balkonun orijinal yük tasarım verilerini birleştirin;
* Düşme Koruması: Titreşim, güçlü rüzgar ve diğer faktörler nedeniyle bileşenlerin kaymasını önlemek için kenara güvenlik cihazlarının kurulması gerekir.

Tasarım Süreci ve Hizmet Bağlantıları
Ön değerlendirme
Dongsheng Yeni Enerji Teknik Ekibi, müşterilere yerinde anketler veya balkon yapıları, boyutları, yönelimleri ve ekranlama koşullarının uzak ölçümlerini yapmalarında yardımcı olur.
Özel tasarım
Makul sayıda bileşen ve düzen planını ve çıkış CAD çizimlerini ve 3D modelleme sunumlarını yapılandırmak için kullanıcının güç yükünü ve ızgara koşullarını birleştirin.
Yapısal eşleşme
Özelleştirilmiş braket bileşen paketleri, ambalaj ve ulaşım eşleşmesi, kullanıcıların mühendislik personeli tarafından kendileri veya yerinde kurulum kurabilmeleri için uygundur.
Kurulum rehberliği ve teknik destek
Braket yapılarının ve fotovoltaik sistemlerin güvenli bir şekilde inmesini sağlamak için operasyon kılavuzları, video rehberliği ve çevrimiçi danışmanlık hizmetleri sağlayın.

Tipik uygulama senaryoları ve pratik sonuçlar
Konut kullanıcı tarafı
Kendi kendine kullanım için kullanılabilen veya ulusal dağıtılmış sübvansiyon politikasına bağlanabilen küçük hane halkı fotovoltaik enerji istasyonlarını (0.5kW ila 3kW sistemler gibi) destekleyen konut balkon enerjisi üretimi için geçerlidir.
Topluluk Pilot Projesi
Birkaç konut topluluğu, orijinal bina yapısını yok etmeden ve belirli gölgeleme işlevlerine sahip olmadan binaların enerji kullanım oranını artıran balkon braketi fotovoltaik sistemlerin kurulumunu pilotluk etmiştir.
Kentsel binaların yeşil enerji dönüşümü
Yüksek katlı ofis binalarında ve ticari konutlarda, balkon braket sistemi binalar için belirli enerji tasarrufu takviyeleri sağlar ve binaların yeşil görüntüsünü geliştirir.

Sistem İşlemi ve Bakım Önerileri
. balkon fotovoltaik sistem düşük yüksekliği ve kolay erişimi nedeniyle korunması nispeten kolaydır. Ana öneriler şunları içerir:
*Güneş ışığı emilimini sağlamak için bileşenlerin yüzeyindeki tozu veya kuş dışkılarını düzenli olarak temizleyin;
*Uzun süreli titreşimin neden olduğu yapısal yer değiştirmeyi önlemek için bağlantı elemanlarının gevşek mi yoksa paslanıp paslanmadığını kontrol edin;
*Güç dönüşümünün verimliliğini sağlamak için fotovoltaik invertörün çalışma durumuna dikkat edin;
*Çevreyi balkon bitkileri, perdeler, kurutma tesisleri vb. Gibi engellerden uzak tutun.
Şirket uzun vadeli teknik destek hizmetleri sunar ve ayrıca sistemin çalışma ömrünü uzatmak için gerektiğinde işletme ve bakım dosyaları oluşturabilir.

Balkon PV montaj sisteminin uygulama analizi: Yapısal tasarımdan güvenli çalışmaya ve bakıma kadar

Taizhou Dongsheng Yeni Enerji Çözüm Vakfı 2009'daki kuruluşundan bu yana Taizhou Dongsheng Yeni Enerji, dağıtılmış fotovoltaik sistem braketlerinin tasarım, üretim ve entegre entegrasyon hizmetlerine bağlı kalmıştır. Şirketin olgun bir tasarım ekibi var, ürün sistemi ISO Kalite Yönetim Sistemi sertifikasını geçti ve PV montajla ilgili birden fazla patent teknolojisine sahip
Alanında Balkon PV montaj sistemleri , Dongsheng Yeni Enerji, ön araştırma, yapısal tasarım, kurulum rehberliği ve daha sonraki bakımı kapsayan, çatı, zemin ve özel yapı braketlerinin tasarımında yıllarca birikime dayanan çeşitli balkon tipleri için uygun bir dizi standart ve özelleştirilmiş tasarım sistemi kurdu.

Tipik Yapısal Balkon Braket Sistemleri
Küçük adaptasyon alanı, daha yüksek yük gereksinimleri ve daha katı güvenlik seviyeleri nedeniyle, balkon PV montajları genellikle aşağıdaki yapısal tipleri benimser:
1. Korkuluk kurulum yapısı
Bu yöntem, braketi, bina yapısını etkilemeyen ve sondaj gerektirmeyen hafif sistemler için uygun olan enstantane veya cıvatalarla orijinal balkon korkuluklarına sabitler. Bileşenler genellikle doğu-batı balkonları için uygun olan dikey veya küçük bir açıda düzenlenir.
2. Zemin duran kurulum yapısı
Bu yapı, daha büyük platformlara sahip balkonlar veya teraslar için uygundur. Braketin tabanı, genel stabiliteyi artırmak için bir karşı ağırlık tabanı veya kaymaz ayaklarla donatılmıştır. Bu çözüm, ışık kullanımının verimliliğini artırmak için bileşenlerin ayarlanabilir açısını destekler.
3. Duvara monte kurulum yapısı
Yeterli yer alanı olmayan balkonlar için uygun olan bileşenler, balkonun iç duvarına veya cephesine asılır. Bu yöntem daha çok duvar yapısının taşıma kapasitesine bağlıdır ve duvar malzemesinin tam olarak değerlendirilmesi gerekir.
4. Gömülü güneşlik yapısı
Fotovoltaik bileşenleri balkon güneşlik yapılarıyla birleştirmek, sadece enerji üretimi fonksiyonunu karşılayan değil, aynı zamanda binanın güzel ve pratik işlevlerine sahip olan ve genellikle güneye bakan balkonlarda kullanılan entegre bir "fotovoltaik güneşlik" çözümü oluşturmak için.

Malzeme seçimi ve yapısal güvenlik hususları
Balkon braket sistemi, yapısal malzemelerin performansı için yüksek gereksinimlere sahiptir. Dongsheng Yeni Enerji genellikle aşağıdaki malzeme konfigürasyonlarını kullanır:
*Alüminyum Alaşım Profilleri: Hafif ağırlık, korozyon direnci ve manyetik olmayan iletkenlik avantajlarına sahiptir ve şehirlerde yağmurlu ve nemli alanlarda kullanım için uygundur;
*Paslanmaz çelik bağlantı elemanları: Uzun süreli kullanım sırasında pas ve gevşemeyi önlemek için bağlantı mukavemetini ve dayanıklılığı artırın;
*Kauçuk taban veya kayma önleyici kauçuk ped: yer değiştirmeyi önlemek için balkon zemini ile braketin tabanı arasındaki sürtünmeyi geliştirin;
*Yapısal yapıştırıcı ve su geçirmez arıtma aksesuarları: Duvara monte edilmiş sistemler için, su sızıntısını ve yapısal gevşemeyi önlemek için sızdırmazlık takviyesi sağlar.
Güvenlik tasarımı açısından, sistemin temel rüzgar yükünü ve yapısal yükü hesaplaması gerekir. Bina zemin yüksekliği, rüzgar basıncı seviyesi ve korkuluk yük taşıma kapasitesi gibi faktörlere göre, güçlü rüzgarlar ve titreşimler gibi dış kuvvetler nedeniyle bileşenlerin dengelenmemesini veya düşmeyeceğini sağlar.

Balkon Braket Sisteminin Tasarım ve Kurulum Süreci
Balkon PV montaj sisteminin yapısı nispeten basit olmasına rağmen, farklı yerinde ortam, farklılaşmış aydınlatma koşulları ve kişiselleştirilmiş kullanıcı ihtiyaçları gibi faktörleri içerir, bu nedenle sistematik tasarım süreci ile işbirliği yapması gerekir:
1. Ön yerinde ölçüm
Yerinde veya uzaktan yardım yoluyla balkon boyutunu, oryantasyonunu ve gölgelemeyi toplayın ve yüklenebilir grubu analiz edin
2. Sistem Tasarım Planı Çıktısı
Ölçüm verilerine dayanarak, braket türünü, fotovoltaik bileşen düzen diyagramını, eğim açısı önerisini, kablo yönünü vb. Belirleyin ve sistem kapasitesini kullanıcı yükü ile birlikte eşleştirin.
3. Malzeme Ambalajı ve Teslimat
Dongsheng Yeni Enerji, müşterilerin daha sonraki montajını kolaylaştırmak için ana yapı, sabitlemeler, yardımcı malzemeler, kablo klipsleri vb.
4. Kurulum Teknik Desteği
Çizim talimatları, video rehberliği ve uzaktan teknik danışmanlık sağlayın ve sistemin uygulama etkisini sağlamak için inşaata yardımcı olacak profesyonel kurulum ekipleri düzenleyin.

Sistem Bakım Önerileri ve Çalışma Verimliliği Garantisi
Balkon fotovoltaik sistemi, kullanıcıların sıklıkla temas ettiği alandadır, bu da çatı sisteminden daha kolay denetlenir ve sürdürülür. Dongsheng Yeni Enerji aşağıdakileri önerir:
* Işık emiliminin etkinliğini korumak için bileşenlerin yüzeyindeki tozu ve kirleticileri düzenli olarak temizleyin;
* Braket konektörlerinin her çeyrekte, özellikle yüksek katlı binaların balkonunda gevşek olup olmadığını kontrol edin;
* Enerji üretim kayıplarını azaltmak için bileşenleri engellemek için öğeleri, bitkileri veya enkazları kurutmaktan kaçının;
* Elektrik kullanımının esnekliğini artırmak için küçük invertörler veya mikro enerji depolama sistemleri kullanın.

Tipik uygulama senaryoları ve gerçek avantajlar
Balkon PV montaj sistemi birçok gerçek projede kullanılmıştır. Ortak uygulamalar şunları içerir:
* Yüksek katlı apartman kullanıcıları: Kullanılamayan çatı alanı sorununu çözün ve 1kW'nin altında temel enerji üretim ihtiyaçlarını elde edin;
* Küçük Ticari Ofis Binaları: Ofis gücünü desteklemek için fotovoltaik sistemleri dağıtmak için balkon veya konsol platformları kullanın;
* Topluluk Pilot ve Old City Yenileme Projeleri: Yeşil bina yenileme ve yükseltmeyi teşvik edin ve hane halklarına temiz enerji erişimini gerçekleştirin;
* Dağıtılmış fotovoltaik güç satış platformu: Kullanıcı tarafı ölçüm ile birleştiğinde, fazla güç erişimini ve güç tüketimi izlemeyi gerçekleştirin.
Gerçek kullanıcı geri bildirimi, balkon alanı sınırlı olsa bile, parantez ve bileşenlerin makul düzenlemesinin, günlük elektrik faturası masraflarını hafifletmeye yardımcı olan yıllık 300 ~ 1000kWh enerji üretimi elde edebileceğini göstermektedir.

Gelecek Gelişme Yönü
. Balkon PV montaj sistemi kentsel binaların yeşil dönüşümü, ev enerjisinin bağımsız yönetimi ve akıllı mikro şebekelerin inşası alanlarında daha büyük bir rol oynayacaktır. Gelecekteki gelişme eğilimleri şunları içerir:
* Estetik braket tasarımının bina cepheleriyle entegrasyonu
Balkon görünümünün tekdüzeliğini ve koordinasyonunu arttırmak için mimari tarza entegre etmek;
* Bileşen Enerji Depolama Entegre Modülünün Tanıtımı
Gündüz elektrik üretmek için küçük piller kullanın ve sistem enerji verimliliğini artırmak için gece kullanın;
* Akıllı izleme ve kontrol sistemlerine erişim
Uzaktan kumanda elde etmek için uygulama ve ses asistanları ile birleştirilen enerji üretimi verilerinin gerçek zamanlı izlenmesi. .
