Carport PV Montaj Sistemi

Carport PV montaj sisteminin yapısal mantığı ve uygulama uygulaması

Carport PV montaj sisteminin temel yapısal bileşimi

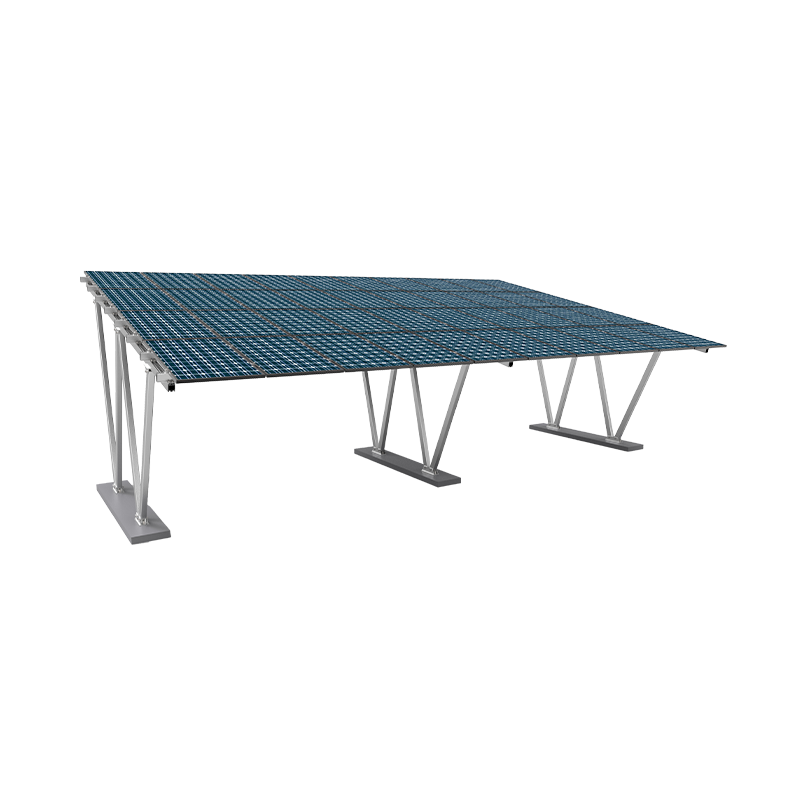

. Carport PV Montaj Sistemi esas olarak çelik yapı çerçevesi, PV modülü montaj, temel yapısı, drenaj sistemi, sabitleme konektörleri ve diğer parçalardan oluşur. Yapısal yönteme göre, genellikle saha boyutu, araç düzeni, aydınlatma gereksinimleri vb.
Destek sistemi sadece PV bileşenlerini taşıma işlevine sahip değil, aynı zamanda rüzgar yükü, kar yükü ve araç trafiği gereksinimlerini de karşılamalı ve yapının güvenliği, dayanıklılığı ve drenaj kapasitesi için belirli teknik standartlara sahip olmalıdır.

Fonksiyonel entegrasyon: Carport destek sisteminin temel avantajı
1. Güç üretimi ve gölgeleme ihtiyaçları ile uyumlu
Carport PV montaj sistemi, PV bileşenlerini carport'un üst kısmına entegre eder, böylece orijinal tek gölgeleme tesisi enerji üretimi, arazi kaynaklarından tasarruf etme ve birim alan başına ekonomik faydaları iyileştirme işlevine sahiptir. Sıkı kentsel arazi kullanımı olan alanlar için, özellikle büyük otoparklarda veya ticari yerlerde yeşil enerji destekleyici tesislerin inşası için uygundur.
2. Binaların katma değerini geliştirin
Carport montaj sistemi, yeni enerji aracı şarj senaryoları için uygun olan ve yerel enerji tüketimi ve yönetimi için de uygun olan bir "entegre PV depolama ve şarj" platformu oluşturmak için şarj yığınları ve pil enerji depolama sistemleri ile birleştirilebilir.

Yapısal tasarımın temel noktaları ve uyarlanabilirliği
Taizhou Dongsheng Yeni Enerji Power Engineering Co., Ltd., sistemin uygulanabilirliğini ve güvenliğini artırmak için Carport montajının tasarımında aşağıdaki yönleri tamamen ele almaktadır:
1. Yapısal stabilite analizi
Montaj yapısının, yükü proje sahasındaki rüzgar hızı, kar kalınlığı ve deprem seviyesi gibi verilere göre hesaplaması gerekir. Tasarım süreci sırasında şirket, sistemin uzun süre stabil bir şekilde çalışabilmesini sağlamak için üç boyutlu modelleme ve kuvvet simülasyonu için yapısal analiz yazılımı kullanıyor.
2. Malzeme seçimi ve korozyon önleme tedavisi
Ana yapı çoğunlukla güçlü korozyon direncine sahip olan sıcak daldırma galvanizli karbon çeliği veya alüminyum-magnezyum-çinko alaşımlı çelikten yapılmıştır. Kıyı veya yüksek nispite alanlarında, hizmet ömrünü arttırmak için yüzey pasivasyonu, püskürtme veya paslanmaz çelik bileşenler de kullanılır.
3. Drenaj ve kar temizleme tasarımı
Carport'un tepesi genellikle yağmur suyunun ve karın doğal deşarjını kolaylaştırmak için belirli bir eğim açısı ile tasarlanmıştır. Bazı yapılar ayrıca yağmur suyunun doğrudan damlamasını önlemek ve yerde su birikmesine neden olmak için drenaj oluklarını ve drenaj borusu sistemlerini entegre edecektir.

Farklı senaryolarda özelleştirilmiş uygulama çözümleri
1. Ticari bina otoparkı
Modüler montaj yapısı, hızlı kurulum ve yerinde inşaat verimliliği için uygundur. Ticari alanın ek işlevlerini geliştirmek için akıllı aydınlatma, reklam sistemi, rehber sistemi vb. İle entegre edilebilir.
2. Endüstri Parkı Otomatı
Yapı, çalışanların işe gidip gelme araçlarının ve kamyonlarının park ihtiyaçlarını karşılayabilen daha güçlü taşıma kapasitesine sahip çoğunlukla büyük açıklıklı veya ters T-tipidir. PV sistemi, elektrik maliyetlerini azaltmak için sahadaki fabrika güç sistemine bağlanabilir.
3. Yerleşim alanı veya hastane kargaşası
Genellikle, güvenlik ve gölgeleme etkisine odaklanan basit bir yapıya, güzel ve koordineli görünüme sahip çift eğim veya düz bir çatı olarak tasarlanmıştır. Elektrikli araçların dolaylı güç kaynağını desteklemek için genellikle topluluk yeşili güç yönetim sistemi ile birleştirilir.

İnşaat yöntemi ve işletme ve bakım sistemi
1. fabrika prefabrikasyonu ve yerinde montaj
Şirket, inşaat verimliliğini ve ürün tutarlılığını artırmak için prefabrik inşaat yöntemlerini teşvik etmektedir. Ana yapı fabrikada kesilir, delinir ve yüzey işlenir ve daha sonra yerinde kaynağı ve ikincil işlem süresini azaltmak için modüler montaj için bölgeye taşınır.
2. Kurulum rehberliği ve kalite kontrolü
Taizhou Dongsheng New Energy Power Engineering Co., Ltd. müşterilere, montajın standart bir şekilde düzenlenmesini ve PV bileşenlerinin makul olarak düzenlenmesini sağlamak için yerinde kurulum rehberlik hizmetleri sunar. Kurulumdan sonra yapısal denetim ve sistem hata ayıklama gerçekleştirilir ve projenin güvenilirliği üçüncü taraf bir kabul mekanizması ile geliştirilir.
3. Operasyon sonrası ve bakım desteği
Carport PV montaj sisteminin çalışması ve bakımı, yapısal stabilite denetimi, korozyon karşıtı kaplama onarımı, bağlantı elemanı bakımı ve toz temizliğine odaklanır. Şirket, kullanıcıların sistemin istikrarlı çalışmasını sürdürmelerine yardımcı olmak için düzenli inceleme ve bakım planları sunmaktadır.

Yeşil bir seyahat ve enerji sinerjisi senaryosu oluşturun
"Çift Karbon" hedefi tarafından yönlendirilen Carport PV Montaj Sistemi bir "enerji taşımacılığı" füzyon modeline doğru gelişmektedir. PV sistemini enerji depolama ekipmanları, elektrikli araç şarj yığınları ve enerji tüketimi yönetim sistemleri ile ilişkilendirmek aşağıdaki sinerji senaryolarını elde edebilir:
* PV enerji üretimi, gün boyunca doğrudan yeni enerji araçlarına enerji sağlar;
* Akşamları en yüksek güç kaynağını için enerji depolama ekipmanı kullanın;
* Şehrin düşük karbonlu ulaşım sistemine hizmet etmek için yeşil bir seyahat şarj istasyonu kurun.
Gelecekte, Carport PV sistemi sadece park ve enerji üretiminin birleşik bir taşıyıcısı değil, aynı zamanda multi-scenario fonksiyonlarının entegrasyonunu gerçekleştirmek için temel bir düğüm olacak.

Çok işlevli Carport PV montaj sisteminin entegre uygulama ve geliştirme eğilimi

Carport PV'lerin çift değer konumlandırılması
. Carport PV Montaj Sistemi PV enerjisi üretimi ve araç gölgeleme işlevlerini entegre eden ve genellikle otoparklara, yerleşim alanlarına, ticari plazlara veya endüstriyel parklara monte edilen yapısal bir sistemdir. Araçlara sadece gölgeleme, yağmur barınağı ve yaşlanma fonksiyonlarını yavaşlatmakla kalmaz, aynı zamanda PV modülleri aracılığıyla güneş gücünün yerinde dönüşümünü ve kullanımını da fark eder. Bu tür sistem dağıtılmış PV sistemlerinin önemli bir dalıdır ve genellikle kentsel enerji planlaması ve ulaşım altyapı yükseltmeleri ile aynı anda teşvik edilir. İşlevsel entegrasyon elde ederken, Carport PV montajı, yapısal mukavemet, taşıma performansı, mekansal düzen, drenaj kapasitesi ve kurulum kolaylığı için çok boyutlu tasarım gereksinimlerini ortaya koymuştur.

Ortak yapısal formlar ve malzeme seçimi
Carport PV montaj yapısı genellikle tek eğime, çift eğime, konsol ve sütun simetrik tiplerine ayrılır. Spesifik form, sitenin boyutuna, araç trafiğinin yönüne, aydınlatma koşullarına ve drenaj düzenine göre belirlenir.
*Tek eğim: Duvar düzenlemesi veya sınırlı alan alanı, basit şekil ve esnek montaj açısı için uygundur.
*Çift eğim: Simetrik şekil, montajın ortasında yer alan ana ışın, nispeten dengeli yapı, büyük otoparklar için uygun.
*Konsol Türü: Sütunlar bir veya her iki tarafta düzenlenmiştir ve kirişler korunaklı bir alan oluşturacak şekilde genişletilir, bu da park yerlerinin tıkanmasını azaltır ve kullanım oranını iyileştirir.
Malzemeler açısından, yaygın olarak kullanılanlar arasında sıcak daldırma galvanizli çelik, alüminyum alaşım profilleri ve alüminyum-magnezyum-çinko alaşımı bulunur. Sıcak daldırma galvanizli çelik iyi korozyon direncine ve yüksek mukavemete sahiptir ve ağır rüzgar ve kar yükleri olan alanlar için uygundur; Alüminyum alaşımı, hafif ve düzgün görünümü nedeniyle yüksek görsel ve estetik gereksinimleri olan projelerde kullanılır.

PV Modül Düzeni ve Montaj Bağlantısı Yöntemi
Carport montaj sisteminde, PV modülleri genellikle montajın üstüne yatay veya dikey bir düzende monte edilir. Düzen yöntemi, ortalama yıllık enerji üretim verimliliğini artırmak için, genellikle 10 ° ve 25 ° arasında, yerinde güneş radyasyon açısına göre eğim açısını optimize etmelidir.
Bağlantı yöntemi açısından, raylı klipsli modül kurulum sistemi hızlı dağıtım ve bakım için kullanılabilir; Bazı projeler ayrıca farklı modül çerçevelerine uyum sağlamak için blok tipi ve kelepçe tipi bağlantı yöntemlerini birleştirir ve yük dağıtım özellikleri. Carport'un üst modülünün düzeni, su birikimini ve sızıntıyı önlemek için drenaj kanalının tasarımını dikkate almalıdır.

Temel Form ve Zemin Uyarlama Stratejisi
Montaj sisteminin temel formu, site toprağına, yük taşıma gereksinimlerine ve inşaat süresine bağlı olarak değişir. Ortak temel yöntemleri şunları içerir:
* Prekast Beton Vakfı: Kararlı jeoloji ve nispeten geniş bir inşaat döneminde kullanılır.
* Genişletme cıvatası tipi çapa temel: inşa edilmiş sert zemin (beton zemin, kaldırım tuğla yüzeyi gibi) için uygun.
* Vidalı Kazık Temel: Bazı yumuşak zemin veya çıkarılabilir uygulama senaryoları için uygundur.
Taizhou Dongsheng New Energy Technology Co., Ltd., temel istikrar ve hizmet ömrünü sağlamak için temel türünü ve derinliği farklı arazi farklılıklarına göre ayarlayabilen temel tasarımda esnek adaptasyon çözümleri sunar.

Carport PV sisteminin yapısal yük tasarımının temel noktaları
Carport PV sistemi, özellikle yüksek irtifa veya sert mevsimsel iklim değişikliklerine sahip alanlarda rüzgar yükü, kar yükü ve sismik yükün birleşik etkilerini tam olarak dikkate almalıdır. Geleneksel tasarımda:
* Rüzgar yükü, yapının rüzgar direnci seviyesinin standardı karşıladığından emin olmak için yerel yıllık maksimum rüzgar hızına göre hesaplanır;
* Kar yükü, ana ışın, yardımcı ışın ve bağlantı düğümlerini analiz etmek için kar durumu altında düzgün dağılmış yükün simüle edilmesiyle analiz edilir;
* Deprem yükü, bağlantı düğümlerinin genel sertliğine ve sismik direncine odaklanır ve genleşme derzleri ve şok emme cihazları gerektiğinde yapılandırılır.
Dongsheng Yeni Enerji Teknolojisi Ekibi, sistemin istikrarını önceden değerlendirmek ve gerçek testler yoluyla yapısal güvenilirliği doğrulamak için sonlu eleman simülasyon analiz araçlarını kullanır.

Carport PV sisteminin elektrik bağlantısı ve enerji kullanımı
Carport PV montaj sistemi, PV elektrik istasyonunun yapısal temelidir. Üst PV bileşenleri seri olarak bağlanır ve bir dizi oluşturmak için paraleldir. İnvertöre bağlandıktan sonra, doğrudan Park Power ızgarasına bağlanabilen, kazık güç kaynağını veya şebekeye bağlı güç üretimini şarj etmek için kullanılan AC gücünü çıkarırlar.
Ortak elektrik konfigürasyonları da şunları içerir:
* DC birleştirici kutusu, merkezi kablolama için kargaşanın bir tarafında düzenlenmiştir;
* İnvertör, montajın arkasındaki sütun veya bağımsız platform üzerine kurulur;
* Sistem, kablo maruziyetini önlemek ve güvenlik ve temizliği artırmak için kablo oluklarını veya boruları saklı tutar.
Taizhou Dongsheng New Energy Technology Co., Ltd., kablo şeması tasarımı, ekipman seçiminden sistem entegrasyonu açısından koruyucu kuruluma tam çözümler sağlayabilir.

Operasyon ve bakım yönetimi ve uzun vadeli ekonomik fayda analizi
Carport PV sisteminin çalışması ve bakımı, sıradan çatı sistemlerinden daha uygundur, çünkü montaj orta yüksekliğindedir, bu da bakım ve temizlik için uygundur. Montaj bağlantı elemanlarının düzenli olarak incelenmesi, inverter durumu ve enerji üretimi verileri, sistemin kararlı çalışmasını sağlamak için temel bağlantıdır.
Ekonomik faydalar açısından, Carport PV montaj sistemi aşağıdaki özelliklere sahiptir:
*İlk yatırım, karbon ticareti, elektrik maliyet tasarrufu ve yeşil bina sertifikası gibi birden fazla kanalla kurtarılabilir;
*Montaj gövdesi 10 yıldan fazla bir yapısal dayanıklılığa sahiptir ve PV modüllerinin ömrü genellikle 25 yıldan fazladır;
*Şarj yığınları gibi yardımcı tesislerin entegrasyonundan sonra, "PV enerji depolama yolculuğu" nun entegre bir yeşil enerji ekolojisi oluşturulabilir.

Gelecekteki Gelişim Eğilimleri ve Teknoloji Yükseltme Yönergeleri
Kentsel yeşil altyapının inşası ilerledikçe Carport PV Montaj Sistemi aşağıdaki talimatlarda gelişecek:
*Kendi kendine üretim ve kendi kendine kullanım oranını artırmak için akıllı mikro şebekelerle birleştiğinde;
*Hızlı kurulum ve sökme elde etmek için modüler montaj tasarımı;
*Binanın bütünlüğünü artırmak için BIPV (Bina Entegre PV) bileşenlerinin tanıtılması;
*Uzaktan izleme ve erken uyarı bakımı elde etmek için akıllı çalışma ve bakım sistemlerini yapılandırma.
Dongsheng Yeni Enerji, Carport PV sistemlerinin fonksiyonel entegrasyonunu aktif olarak planlıyor ve ulaşım merkezleri, lojistik merkezleri ve endüstriyel parklar gibi uygulama senaryolarındaki uzatma olasılıklarını genişletiyor. .
