Dağ PV montajı

Karmaşık arazi için dağ PV montaj sisteminin inşası ve uygulaması

Dünya çapında yenilenebilir enerjinin hızlı bir şekilde teşvik edilmesiyle, karmaşık araziye sahip dağlık alanlar kademeli olarak fotovoltaik enerji üretimi gelişimi için kilit alanlara dahil edilmiştir. Fotovoltaik bileşenleri doğal arazi ile birleştiren anahtar bir yapı olarak, dağ fotovoltaik montajlar montaj, fiksasyon, rüzgar ve kar direnci ve araziye adaptasyon gibi çoklu işlevler taşır. Bunlar, tüm sistemin uzun vadeli kararlı çalışması için anahtar bağlantıdır.
Taizhou Dongsheng New Energy Technology Co., Ltd. uzun zamandır fotovoltaik montaj ürünlerinin araştırma ve geliştirme ve sistem entegrasyonuna odaklanmıştır. Dağ fotovoltaik montaj çözümleri, karmaşık arazi koşulları altında iyi uyarlanabilirlik ve inşaat verimliliği göstermiştir ve birçok yerde fotovoltaik projelerde pratik kullanılmıştır.

Dağ fotovoltaik projelerinin geliştirme özellikleri
Dağ fotovoltaik projeleri esas olarak dağlar, tepeler ve yamaçlar gibi düz olmayan arazilerde inşa edilmiştir ve aşağıdaki özelliklere sahiptir:
* Arazi dalgalı ve jeolojik koşullar değişebilir: montaj temelinin belirli toprak, kaya tabakası, eğim ve diğer faktörlere göre kişiselleştirilmesi gerekir.
* Ulaşım koşulları nispeten rahatsız edicidir: bileşen taşımacılığı, ekipman kaldırma ve inşaat organizasyonu zorluklarla karşı karşıyadır.
* Çeşitli çevresel faktörler: Dağlara genellikle güçlü rüzgarlar, güçlü ultraviyole ışınları, yüksek soğuk, şiddetli yağmur ve yapısal güvenlik ve dayanıklılık konusunda yüksek gereksinimler ortaya koyan diğer iklim koşulları eşlik eder.
*Arazi kaynaklarının yüksek kullanım oranı: ekili arazilerle rekabet etmekten kaçınmak için tarım dışı alanlarda enerji gelişimini gerçekleştirin.
Bu özellikler bunu dağ fotovoltaik montaj sistemleri Yüksek uyarlanabilirlik, yapısal güvenilirlik ve kurulum esnekliğine sahip olmalıdır.

Dağ fotovoltaik montaj sistemlerinin yapısal tipleri
Farklı arazilere ve proje gereksinimlerine göre, dağ fotovoltaik montajları esas olarak aşağıdaki yapısal formlara ayrılmıştır:
1. Sabit dağ montajı

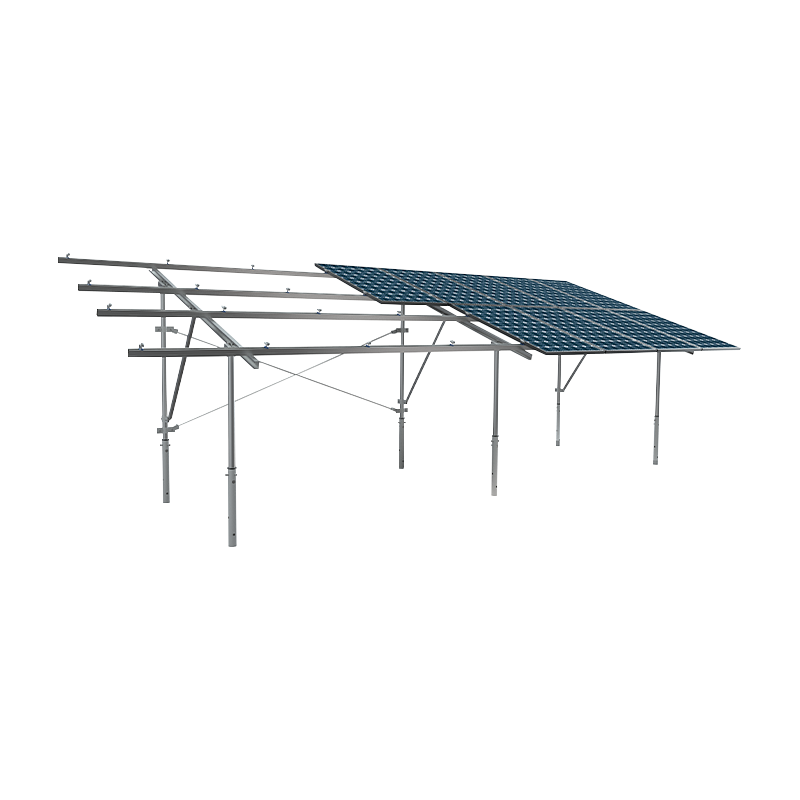

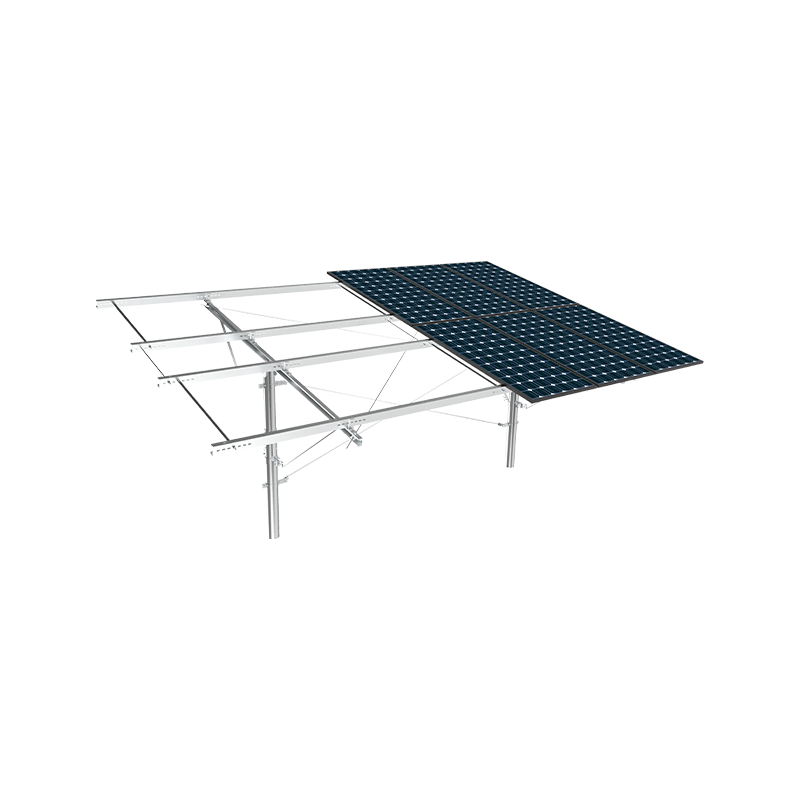

Sabit montaj yaygın olarak kullanılan bir yapısal tiptir ve sabit açılara sahip montajlara fotovoltaik modüller monte edilmiştir. Araziye bağlı olarak, montaj sütununun yüksekliği değişecektir ve temel yüksekliği ayarlanarak tüm sütunun genel dengesi elde edilebilir.
* Yüksek stabilite gereksinimlerine sahip eğimler için uygundur;
* Basit yapı ve uygun bakım;
* Düşük başlangıç ​​yatırım maliyeti.
2. ayarlanabilir açı montajı
Bu tür montaj, enerji üretim verimliliğini artırmak için bileşenin açısının farklı mevsimlerde ayarlanmasını sağlar. Yapısal karmaşıklığı nispeten yüksektir ve çoğunlukla ışık kaynaklarının kullanımı için daha yüksek gereksinimlere sahip projelerde kullanılır.
* Ortalama yıllık enerji üretimini artırmak;
* Kurulum işlemi daha yüksek hassasiyet gerektirir;
* Genellikle zemin açısı ayarlama mekanizması veya manuel ayar sistemi ile.
3. Esnek montaj sistemi
Esnek montaj, büyük yamaçlar ve sürekli dalgalı arazi için uygun esnek çelik kablolar ve modüler bileşenleri benimser. İstikrar, altyapı yapımının iş yükünü azaltarak germe teknolojisi ile elde edilir.
*Orijinal arazide hasarı azaltın;
*Uygun inşaat ve küçük ulaşım hacmi;
*Profesyonel ekip değerlendirmesi gerektiren yüksek yapısal tasarım gereksinimleri.

Vakıf formu ve inşaat hususlarının seçimi
Dağ montajının temel biçimi doğrudan genel yapının güvenliği ve ömrü ile ilişkilidir. Ortak temeller şunları içerir:
*Vidalı Kazık Temel: Yumuşak veya sığ kaya arazisi, hızlı inşaat hızı ve küçük çevresel rahatsızlık için uygun;
*Beton Temel: Güçlü basınç direncine sahip istikrarlı arazi ve yüksek rüzgar ve kar yüklerine sahip alanlar için uygundur;
*Çekiç-in Çelik Yığınları: Bazı kaya tabakası yapıları için uygun yüksek ekipman gereksinimleri.
Taizhou Dongsheng New Energy Technology Co., Ltd., farklı dağ koşullarına göre kişiselleştirilmiş temel tipi seçim çözümleri ve proje uygulamasının verimliliğini ve güvenliğini sağlamak için montaj temel inşaat rehberliği sunmaktadır.

Kurulum açısı ve düzen stratejisi
Dağ fotovoltaik montajlarının bileşen düzenleme açısı, ışık alma verimliliğini ve gölge gölgelemesini doğrudan etkiler:
*Genellikle, eğim güneye bakacak şekilde eşit aralık kabul edilir;
*Montaj eğim açısı, sırt gölgelemesini önlemek için enlem ve eğime göre ayarlanır;
*Satır ve kolon aralığı, fotovoltaik bileşenlerin boyutu, projeksiyon uzunluğu ve yerel güneş ışığı açısıyla birlikte tasarlanmalıdır.
Makul bir düzenleme stratejisi, sistemin genel enerji üretim verimliliğini etkili bir şekilde artırabilirken, montaj yapısının rüzgar basıncı ve kar yüküne duyarlılığını azaltır.

Rüzgara ve Kar Dayanıklı Tasarım ve Çevre Uyarlanabilirliği
Dağlık alanlardaki rüzgar hızı büyük ölçüde değişir ve kışın kar derinliği yüksektir, bu da rüzgar basıncı direnci ve montajın taşıma kapasitesine zorluklar yaratır. Montaj sisteminin titiz bir yapısal kuvvet analizine uğraması gerekir:
*Kirişin kesiti ve kolonun duvar kalınlığı, maksimum rüzgar hızı ve kar yüküne göre hesaplanmalıdır;
*Diyagonal diş telleri ve yatay bağlantı çubukları gibi yapısal takviye bileşenleri ayarlanmıştır;
*Yüksek irtifa alanları için kalınlaştırılmış montaj boruları seçilebilir;
*Gevşemeyi önlemek için bileşen ile montaj arasındaki bağlantıda yüksek mukavemetli anti-korozyon cıvataları kullanılır.
Dongsheng New Energy, aşırı iklim altındaki yapısal yanıtı önceden simüle etmek ve sistemin operasyonel stabilitesini iyileştirmek için dağ montajlarının tasarımında sonlu eleman analizini getirdi.

Operasyon ve bakım kolaylığı ve yönetim sonrası
Karmaşık dağ ortamı ve yüksek ameliyat sonrası ve bakım maliyetleri nedeniyle, montajın ilk tasarımının onarılması kolay yapısal yöntemi dikkate alması gerekir:
* Bileşenler arasında yeterli bakım kanalı olduğundan emin olun;
* Tüm konektörler kolay değiştirme için standartlaştırılmıştır;
* Montaj malzemesi, hizmet ömrünü uzatmak için iyi korozyon direncine sahip olmalıdır;
* Hızlı hata yerini elde etmek için akıllı izleme sistemi ile işbirliği yapın.
Taizhou Dongsheng New Energy Technology Co., Ltd., ameliyat sonrası ve bakım verimliliğini artırmak için drone denetimleri ve diğer yöntemlerle birlikte birden fazla dağ projesinde akıllı montaj düzeni ve veri toplama çözümleri kullanır.

Dağ montaj sisteminin gelecekteki geliştirme yönü
Fotovoltaik teknolojinin geliştirilmesi ve arazi kaynağı kıtlığının yoğunlaşmasıyla, dağ fotovoltaik projeleri genişlemeye devam edecek ve montaj sistemi de aşağıdaki yönlerde gelişecektir:
*Hafif yapı: Güç sağlarken ulaşım ve kurulumun zorluğunu azaltın;
*Modül standardizasyonu: araziler arası uyarlanabilirliği iyileştirin ve proje döngüsünü kısaltın;
*Akıllı Entegrasyon: Entegre Işık İzleme Sisteminin Montajı, Akıllı İzleme Modülü;
*Yeşil İnşaat Kavramı: Dağ ekolojisindeki rahatsızlığı azaltın ve sürdürülebilir yapıyı teşvik edin.

Yapıdan Çalışma ve Bakıma, Dağ PV montaj sisteminin tam işlem analizi

Dağ fotovoltaik montaj sistemi esas olarak orta ve büyük zemin fotovoltaik elektrik santrallerinin inşası için kullanılan, düz olmayan araziye (tepeler, yamaçlar, teraslar vb.) Uyum için geliştirilen bir tür montaj yapısıdır. Karmaşık dağ ortamı nedeniyle, geleneksel montaj sistemlerinin doğrudan uygulanması zordur, bu nedenle yüksek oranda uyarlanabilir yapısal tasarım ve kurulum yöntemleri gereklidir. Taizhou Dongsheng New Energy Technology Co., Ltd., çeşitli düzensiz arazilere hizmet veren yerinde araştırmalar ve jeolojik özelliklerle birlikte yıllarca süren pratik deneyimlerle sistematik ve modüler bir dağ fotovoltaik montaj çözümü oluşturmuştur.

Yüksekliğe göre ayarlanabilir ve modüler yapı
Dağlık arazinin, büyük yükseklik farklılıkları, farklı yamaçlar ve gevşek temel toprağı gibi sorunları vardır, bu da montaj sisteminin uyarlanabilirliğine daha yüksek gereksinimler ortaya çıkarır. Dongsheng New Energy tarafından geliştirilen montaj sistemi, ana malzeme olarak yüksek mukavemetli alüminyum alaşım veya sıcak daldırma galvanizli çelik, ayarlanabilir yükseklik kolon tasarımı, slayt tipi bağlantı bileşenleri ve çok noktalı ankraj yöntemleri ile birlikte farklı eğim alanlarında yapısal yüksekliği hızlı bir şekilde uyarlayabilir ve birleştirilmiş bir eğim açısı ve genel arazinin düzenlemesini sağlayabilir.
Modüler tasarımın avantajı, yerinde koşullara göre serbestçe eklenebilmesi, işleme hatalarının inşaat üzerindeki etkisini azaltması ve ulaşım ve kurulum verimliliğini artırmasıdır.

Kazık Vakfı ve Çimento Vakfı Seçimi
Dağların farklı toprak yapılarına bağlı olarak, dağ fotovoltaik montajları genellikle iki tür temel yöntemi kullanır:
*Kazık temeli: Yoğun toprak ve güçlü yatak kapasitesine sahip dağlar için uygundur. C şeklinde çelik kazıklar veya vida yığınları, büyük ölçekli kazı olmadan mekanik ekipmanlarla dağa sürülür ve ekolojik çevreye paraziti azaltır. Taizhou Dongsheng New Energy Technology Co., Ltd., kazık sürüşü ve inşaat verimliliğinin doğruluğunu artırmak için projedeki kendi kazık sürüş ünitesini genellikle donatır.
*Beton Vakfı: Yumuşak jeolojiye sahip veya istikrarı iyileştirmesi gereken alanlar için uygundur. Dizi düzenine göre doğru bir şekilde tasarlanan Strip Foundation veya Bağımsız Vakfın kullanımı, rüzgar direncini ve kayma önleme yeteneğini etkili bir şekilde geliştirebilir.
Ekolojik olarak hassas bazı alanlarda, prefabrik temel blokları da kullanılabilir. İnşaat sürecinde, proje tamamlandıktan sonra orijinal görünümü sökmek ve geri yüklemek için uygun olan çimento dökülmesi gerekmez.

Kurulum açısı ve oryantasyon için optimizasyon stratejisi
Dağ projelerinin eğim açısı genellikle düzensizdir ve montaj sisteminin esnek bir şekilde ayarlanma yeteneğine sahip olması gerekir. Genellikle sabit bir eğim yapısının kullanılması önerilir ve eğim yerel enlem, yıllık ortalama radyasyon ve oryantasyon optimizasyonuna göre ayarlanır.
Dongsheng Yeni Enerji Mühendisliği ve Teknik Ekibi, bileşenler arasında gölgelemeyi önlemek ve birim alan başına güç üretimini en üst düzeye çıkarmak için optimal eğim açısını ve düzenleme aralığını doğrulamak için ön radyasyon simülasyonu yapmak için simülasyon analiz araçlarını (PVSYST gibi) birleştirecektir.
Kuzey-güneydeki dik eğimler için, bileşenlerin montajı için eşit olmayan yükseklik montajları da kullanılabilir, böylece bileşenlerin yüzeyi tek tip bir eğim açısı korur ve dizinin genel performansını iyileştirir.

Rüzgar ve deprem direnci için yapısal düşünceler
Dağlık alanlara genellikle yüksek rüzgar basıncı, yağmur, kar ve depremler gibi doğal riskler eşlik eder. Montaj sistemi yeterli yapısal mukavemete ve kararlı konektörlere sahip olmalıdır. Taizhou Dongsheng New Energy Technology Co., Ltd tarafından geliştirilen montaj sistemi, sistemin uzun vadeli stabilitesini sağlamak için yapısal sonlu eleman simülasyonu ve rüzgar tüneli deneyleri kullanıyor.
Montaj sisteminin bağlantılarının çoğu, paslanmaz çelik cıvataların ve kilitleme somunlarının bir kombinasyonunu kullanır. Yapı basit ve güvenilirdir, bu da daha sonra bakım ve takviye için uygundur. Sismik bölgelerdeki projeler için, ilk önce genel sismik direnci geliştirmek için sıcak daldırma galvanizli çelik ve düşük ağırlık merkezi yapısal düzeni kullanılacaktır.

İnşaat Organizasyonu ve Mühendislik Yönetimi Gereksinimleri
Engebeli yollar ve rahatsız edici ulaşım nedeniyle, dağ projeleri yerinde inşaat yönetimi için yüksek gereksinimlere sahiptir. Dongsheng Yeni Enerji genellikle projenin ilk aşamasında arazi araştırması ve haritalama düzenler, ulaşım kanallarını formüle eder, yolları ve ekipman boşaltma noktalarını oluşturur ve inşaat sırasında güvenlik tehlikelerini azaltır.
Kurulum işlemi sırasında, küçük makineler veya manuel kombinasyon genellikle montajlar oluşturmak ve bileşenleri bölümlere monte etmek için kullanılır ve projenin kalitesinin kontrol edilebilir olmasını sağlamak için yapısal kalibrasyon ve cıvata tork algılama gibi anahtar bağlantılardan sorumludur.

Bakım kolaylığı ve uzun vadeli çalışma garantisi
Montaj sistemi kullanıldıktan sonra, iyi çalışma ve bakım kolaylığı olmalıdır. Dağ fotovoltaik montaj yapısı, düzenli denetimleri ve hata değişimini kolaylaştırmak için mümkün olduğunca karmaşık montaj bağlantılarından kaçınmalıdır.
Dongsheng Yeni Enerji, tasarımın başında bileşenlerin ve montajların bakım kanalı rezervasyonunu değerlendirdi. Montaj gövdesi açıkça işaretlenmiştir ve daha sonra sistem izleme ve yönetimi için yararlı olan kurulum kaydı tamamlanmıştır. Bazı projeler ayrıca, tam bir akıllı operasyon ve bakım sistemi oluşturmak için Montaj Vakfı'nın yerleşim, eğim ve stres durumu hakkında gerçek zamanlı geri bildirim sağlamak için uzaktan izleme ekipmanlarını birleştirir.

Sürdürülebilir kalkınma açısından montaj malzemeleri ve süreçleri
Karbon emisyonlarını ve çevresel yükleri azaltmak için, montaj malzemelerinin seçimi hafif ve oldukça geri dönüştürülebilir olma eğilimindedir. Taizhou Dongsheng New Energy Technology Co., Ltd., daha sonraki aşamada kazıma çevresel yükünü azaltmak için geri dönüştürülebilir alüminyum alaşım montajlarının ve çıkarılabilir konektörlerin kullanımını teşvik eder. İşleme aşamasında, mevcut yeşil enerji gelişiminin genel eğilimi ile uyumlu ürün tutarlılığı ve hizmet ömrünü geliştirmek için çevre dostu püskürtme teknolojisi ve otomatik kaynak teknolojisi tanıtılmaktadır. .
