Çatı PV montaj sistemi

Dağıtılmış fotovoltaiklerde çatı PV montaj sisteminin tasarım fikirleri ve mühendislik uygulaması

Çatı PV montaj sisteminin rolü ve fonksiyonel konumlandırılması
Çatı fotovoltaik braket sadece fotovoltaik modüller için kurulum platformu olarak değil, aynı zamanda aşağıdaki temel işlevleri de karşılaması gerekir:
*Yapısal fiksasyon: Rüzgar yükü ve kar yükü gibi dış kuvvetlerin neden olduğu yer değiştirmeyi veya düşmeyi önlemek için fotovoltaik modülleri çatı yüzeyine güvenilir bir şekilde sabitleyin;
*Açı ayarı: Eğim açısı ve yönünü makul bir şekilde ayarlayarak, ışık alma verimliliği iyileştirilir, böylece güç üretimini arttırır;
*Çatı yapısına uyum sağlayın: kararlı bağlantı elde etmek için beton, renkli çelik karolar, sırlı karolar vb. Gibi farklı çatı formlarıyla başa çıkın;
*Anti-seans ve korozyon anti-korozyon: çatının hasar görmediğinden ve uzun süreli dış ortamlarda korozyona ve oksidasyona direndiğinden emin olun;
*Kurulması ve bakımı kolay: Yapısal tasarım, yerinde montajın verimliliğini ve daha sonraki çalışma ve bakımın rahatlığını dikkate almalıdır.
Dongsheng Yeni Enerji, Çatı PV montaj sistemi temel destek birimi olarak ve bunu yapısal performans, malzeme teknolojisi ve kullanım ortamının çoklu boyutlarından tasarlar ve genel sistemin güvenliği ve ekonomisi arasında bir denge elde etmek için çaba gösterir.

Farklı çatı türleri için sistem sınıflandırma tasarımı
Çatı yapılarındaki önemli farklılıklar nedeniyle, braket sisteminin tasarımın başındaki sahnelerde sınıflandırılması gerekir. Taizhou Dongsheng Yeni Enerji, aşağıdaki tipik çatı türleri için bir parantez çözüm sistemi kurdu:

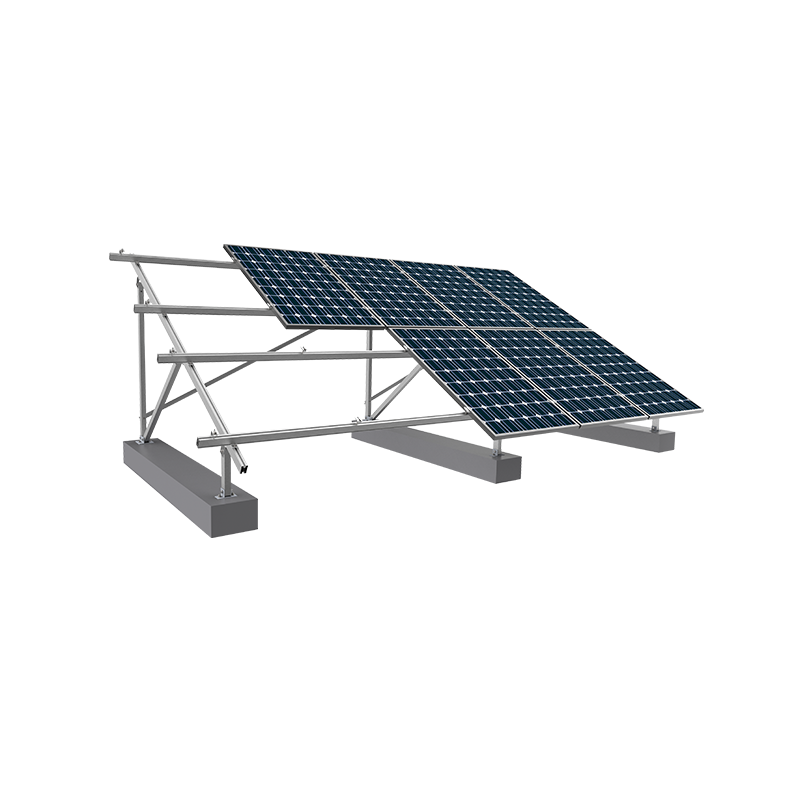

Beton Düz Çatı Braket Sistemi
* Sabit ve ayarlanabilir iki yapı: Çimento iskelesi karşı ağırlığı, genleşme cıvatası sabitleme veya kimyasal ankraj cıvatası takviyesi kullanma;
* Base ve diyagonal ışın yapısının entegre tasarımı: gelişmiş stabilite;
* Optimal güneye bakan eğim için uygun: Işık kullanımını en üst düzeye çıkarın.

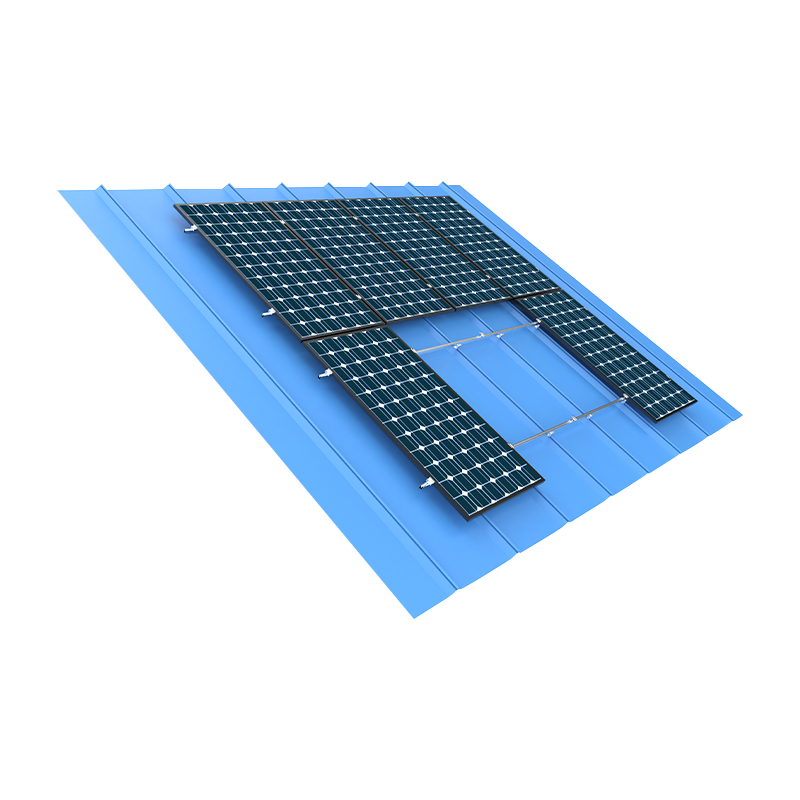

Renk çelik karo çatı braket sistemi
* Kelepçe tipi bağlantı çözeltisi: Çatıyı delmekten kaçının ve su sızıntısı riskini azaltın;
* Yatay ve dikey kirişlerin modüler kombinasyonu: işçilerin hızlı bir şekilde monte edilmesi için uygun;
* Hafif malzemeler: Yapısal güvenliği dikkate alarak çatıdaki yükü azaltın.

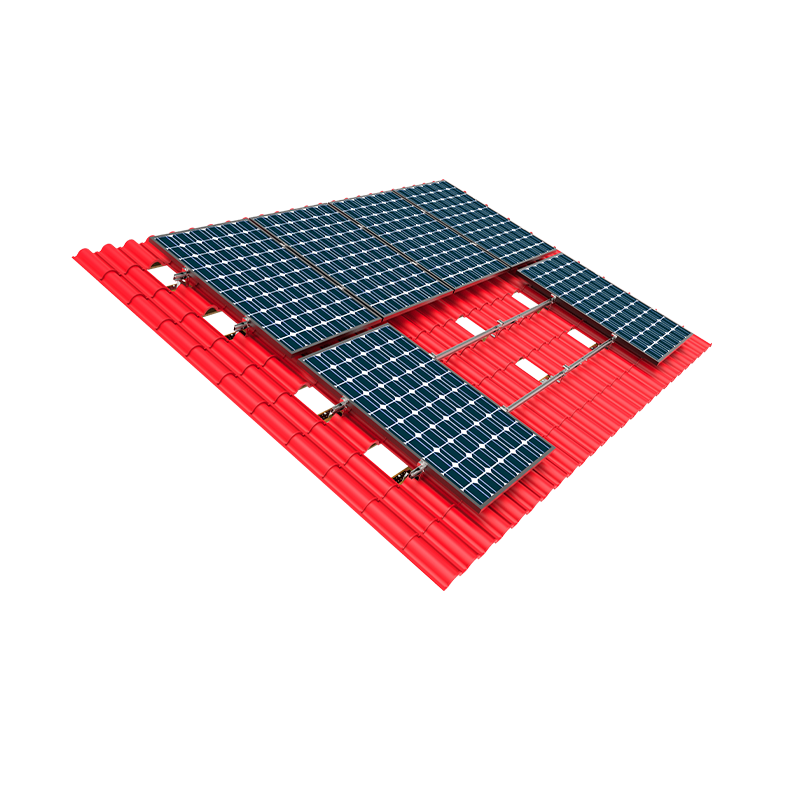

Fayans Çatı PV montaj sistemi
* Kanca tipi sabitleme tasarımı: sırlı karolar, küçük yeşil karolar vb.
* Nokta destek yöntemi: Orijinal çatı yapısını koruyun ve havalandırma kapasitesini iyileştirin;
* Su geçirmez yapısal parçalar eşleştirme: Yağmur suyunun penetrasyonu riskini azaltın.
Her sistem, projenin güvenlik ve hizmet ömrünü sağlamak için gerçek çatı yapısına, coğrafi konum rüzgar basıncına, kurulum yoğunluğuna ve diğer koşullara göre özelleştirilir.

Malzeme teknolojisi ve yüzey koruma tasarımı
Çatı braketi uzun süre dış ortama maruz kalır ve rüzgar, yağmur, ultraviyole ışınları ve kirlilik gibi faktörler kolayca korozyona ve yaşlanmaya neden olabilir. Bu nedenle, malzemelerin güvenilirliği ve yüzey işlemi, sistemin ömrünü doğrudan etkiler. Dongsheng Yeni Enerji, malzeme seçimi ve sürecinde aşağıdaki standartları benimser:
*Alüminyum alaşım braketi (6005-T5): Çatıların hafif yük gereksinimleri için uygun yüksek mukavemet, hafif, korozyon direnci vb.
*Sıcak daldırma galvanizli çelik: daha yüksek mukavemet gerektiren endüstriyel çatı sistemlerinde yaygın olarak kullanılır ve galvanizli tabakanın kalınlığı ulusal standart korozyon karşıtı gereksinimleri karşılar;
*Paslanmaz çelik konektörler: Kararlı bağlantı sağlamak için cıvatalar, kancalar, kelepçeler ve diğer parçalar için kullanılır;
*Tedavi/Sıcak daldırma galvanizleme işlemi: özellikle deniz kenarındaki nem ve diğer alanlar için uygun olan yüzey korozyon direnci ömrünü uzatın.
Taizhou Dongsheng yeni enerjisinin tüm malzemeleri ISO kalite sistemi sertifikasını geçti ve ürün tutarlılığını sağlamak için katı bir gelen malzeme denetimi ve parti kontrol mekanizması oluşturulmuştur.

Entegre Tasarım Kavramı: Ön Araştırmadan Daha Sonra Bakıma Kadar
Dongsheng Yeni Enerji, fotovoltaik destek yaşam döngüsünün tüm sürecini kapsayan çatı destek sistemindeki entegre hizmet konseptine bağlı kalır:
Ön aşama: anket ve yapısal analiz
* Yerinde saha araştırması yoluyla çatı yapısı diyagramı, malzeme ve taşıma kapasitesi elde edin;
* Yapısal simülasyon ve kuvvet analizi yapmak için rüzgar basıncı ve kar yükü verilerini birleştirin;
* Çıktı yapı çizimleri, yük hesaplama kitapları ve malzeme faturaları.
Orta vadeli aşama: arz ve kurulum rehberliği
* Sahadaki manuel montajın zorluğunu azaltmak için önceden monte edilmiş modüler destek sistemi sağlamak;
* Düzen verimliliğini artırmak için şantiyeye göre paket ve tedarik;
* İnşaat birimlerine başarılı bir şekilde tamamlanmasında yardımcı olmak için uzaktan teknik rehberlik veya tesis içi mühendislere gönderme yapın.
Geç Sahne: Sistem Denetimi ve Bakım Desteği
* Düzenli yapısal denetim önerileri sağlamak;
* Farklı malzemeler ve bağlantı yöntemleri için bakım döngüleri ve bakım yöntemleri önermek;
* Sonraki izlenebilirliği ve bileşen değiştirmeyi kolaylaştırmak için müşteri teknik dosyaları oluşturun.

Deneyim biriktirmek için proje uygulaması ve müşteri geri bildirimi
2009 yılında kuruluşundan bu yana, Taizhou Dongsheng Yeni Enerji, yurtiçinde ve yurtdışında binlerce çatı fotovoltaik projesini gerçekleştirdi:
*Endüstri Parkı Çatı Fotovoltaik Projeler;
*Okullar ve hastaneler gibi kamu binalarının güneş çatıları;
*Konut dağıtılmış fotovoltaik projeler;
*Yurtdışı fabrika çatı projeleri için özelleştirilmiş braket çözümleri.
Gerçek mühendislik doğrulaması yoluyla Dongsheng, tasarım standartlarını, gelişmiş kurulum verimliliğini ve optimize edilmiş malzeme oranlarını ve bağlantı yapılarını sürekli olarak geliştirdi ve tam bir ölçeklenebilir tasarım ve inşaat sistemleri oluşturdu.

Gelecekteki eğilimler ve sistem optimizasyonu yönelimleri
Dağıtılmış fotovoltaik politikalardaki sürekli artış ve bina enerji tasarrufu standartlarının iyileştirilmesi ile çatı katı fotovoltaik braket sistemleri aşağıdaki geliştirme eğilimlerini göstermektedir:
*Hafif gelişim: Yeni alaşım malzemeleri veya yüksek mukavemetli kompozit malzemelerle yapısal ağırlığı azaltın;
*Akıllı Seçim Platformu: Gelecekteki braket seçimi, yapısal tasarımın otomatik olarak üretmek için dijital yapı modeline ve yük simülasyon yazılımına dayanacaktır;
*Bina yapısı ile entegre tasarım: BIPV sistemi, parantezlerin hem estetik hem de su geçirmez yetenekleri dikkate almasını gerektirir;
*Yeşil Üretim ve Geri Dönüşüm: Malzeme Geri Dönüşüm ve Yeşil Üretim Teknolojisi ortaya çıkan endişeler olacak.
Taizhou Dongsheng Yeni Enerji, araştırma ve geliştirmeye yatırım yapmaya devam ediyor ve daha çeşitlendirilmiş çatı projelerinin uygulanmasını desteklemek için sistem güvenilirliğini, uyarlanabilirliği ve kurulum kolaylığını sürekli olarak optimize ediyor.

Çatı katı PV montaj sisteminde kurulum verimliliği ve çalışma güvenliği nasıl dengelenir

Çatı PV montaj sisteminin tanımı ve işlevi
. Çatı PV montaj sistemi güneş hücresi modüllerini çatıda sabitleyen bir kurulum yapısıdır. Temel işlevleri şunları içerir:
*Sabitleme ve destekleme fonksiyonu: Fotovoltaik modüllerin rüzgar yükü ve kar yükü gibi doğal koşullar altında yapısal stabilitesinin sağlanması;
*Açı Optimizasyon Fonksiyonu: Modüllerin eğimini ayarlayarak ışık alma verimliliğinin iyileştirilmesi;
*Yapısal Koruma Fonksiyonu: Dış ortamın fotovoltaik sisteme verilmesinin azaltılması ve uzun vadeli çalışmanın sağlanması;
*Kooperatif bina uyarlanabilirliği: Braket tasarımı, yapı malzemesi, yük taşıma kapasitesi ve drenaj yapısı gibi faktörleri tam olarak dikkate almalıdır.
Dongsheng New Energy'nin çatı braket sistemi, yapısal mekanik, fotovoltaik elektrik santrali verimliliği ve yerinde inşaat kolaylığı gibi faktörleri dikkate alır ve çoklu çatı uygulamalarında sistematik bir çözüm oluşturmayı teşvik eder.

Farklı çatı türlerine karşılık gelen braket sistemi çözümleri
Çatılar çeşitlidir ve farklı bina yapıları parantez için farklı tasarım gereksinimlerine sahiptir. Dongsheng Yeni Enerji, aşağıdaki tipik parantez sistemi çözümlerini sağlamak için çatı malzemelerini ve yük gereksinimlerini birleştirir:
Beton Düz Çatı Braket Sistemi
*Sabit yapı esas olarak kullanılır ve genleşme cıvataları genellikle sabitleme için demirleme veya karşı ağırlık iskeleleri için kullanılır;
*Braket ve bileşen arasındaki açı, güneye bakan eğim düzeni için uygun olan ayarlanabilir;
*Rüzgar yükü katsayısı oranı bileşeni dizisi düzenleme yöntemine göre rüzgara dayanıklı tasarım hususları;
*Büyük ölçekli kurulum için uygun, endüstriyel parklar, ofis binaları ve kamusal bina çatıları için uygundur.
Renkli çelik karo çatı braket sistemi
*Çatı yapısına nüfuz etmek ve su sızıntısı riskini azaltmak için oluklu karolara sığacak özel kelepçeler kullanın;
*Kirişlerin ve uzunlamasına kirişlerin modüler tasarımı, farklı spesifikasyonlara sahip fayanslar için uygundur;
*Çatı yükü taşıma için düşük gereksinimlere sahip fabrikalar ve lojistik depoları gibi hafif çelik yapı binaları için uygundur.
Sırlı karo/fayans çatı braketi sistemi
*Fayanslarla sabit bir bağlantı elde etmek için özelleştirilmiş kanca kurulum sistemi;
*Orijinal karoların hasarını azaltmak için nokta temas desteği kullanılır;
*Bileşenler kurulduktan sonra çatının genel su geçirmez performansının azaltılmamasını sağlamak için su geçirmez önlemler gereklidir.
Dongsheng Yeni Enerji, farklı çatı türlerinin yerinde anket ve özelleştirilmiş tasarım yoluyla uygun parantez sistemine eşleşebilmesini ve kurulum uyarlanabilirliğini ve sistem kararlılığını geliştirmesini sağlar.

Malzeme ve yapısal tasarım noktaları
Çatı braketleri uzun süre dış ortamlara maruz kalır ve korozyon direnci, yaşlanma direnci ve yüksek mukavemetin temel özelliklerine sahip olmalıdır. Dongsheng Yeni Enerji, malzeme ve yapısal tasarımda aşağıdaki ilkelere bağlıdır:
Standart Seçim Standartları
Alüminyum alaşım braketleri (6005-T5 gibi): güçlü korozyon direncine sahip ağırlığa duyarlı çatılar için uygun;
Sıcak daldırma galvanizli karbon çelik parantez: yüksek rüzgar yükü direnci ve yüksek sertlik gerektiren sahneler için uygun;
Paslanmaz çelik bağlantı elemanları (304/316 gibi): Yüksek nem ortamlarında konektörlerin korozyon direncini geliştirin.

Yüzey işlemi ve korozyon direnç tasarımı
*Anodizasyon (alüminyum alaşımlar için) veya sıcak daldırma galvanizleme (çelik için);
*Korozyon direnci süresini arttırmak için standart kaplama kalınlığı 60-80μm aralığında kontrol edilir;
*Yağmur suyunun vida tabanına nüfuz etmesini ve aşındırmasını önlemek için cıvata ve konektör sızdırmazlık halka tasarımı.
Bilimsel malzeme seçimi ve yapısal koruma tasarımı yoluyla, parantez sisteminin servis ömrü 20 yıldan fazla ulaşabilir, bu da temel olarak fotovoltaik modüllerin çalışma döngüsüyle eşleşir.

Entegre sistem hizmet süreci
Dongsheng Yeni Enerji sadece ürünler sağlamakla kalmaz, aynı zamanda tüm proje döngüsünü kapsayan entegre bir hizmet sistemi oluşturur ve erken planlamadan daha sonra bakıma kapalı döngü desteği oluşturur:
Site Araştırması ve Plan Formülasyonu
*Çatı yapısı çizimleri ve ölçülen verilerle birleştiğinde;
*Rüzgar basıncı, kar yükü hesaplaması ve eğim simülasyonu gerçekleştirin;
*Çıkış braketi düzeni ve yapı çizimleri.
Maddi eşleştirme ve inşaat rehberliği
*Fabrikadan ayrılmadan önce tüm bileşenler numaralandırılır ve sınıflandırılır;
*Ayrıntılı kurulum kılavuzları ve yerinde inşaat önerileri sağlamak;
*Gerektiğinde kurulum sürecini yönlendirmek için mühendisleri siteye gönderin.
Operasyon ve Bakım ve Satış Sonrası Desteği
*Günlük muayene ve bakım önerileri sağlamak;
*Yedek parçaları tamamen tedarik edin ve hızlı bir şekilde değişimini destekleyin;
*Uzun vadeli teknik izleme ve geri bildirim analizini kolaylaştırmak için müşteri proje dosyaları oluşturun.
Dongsheng New Energy, müşteriler için proje koordinasyon maliyetlerini azaltmak için çatı braket sistemini "tek ürün tedarik" den "Sistem Genel Teslimat" a genişletmek için yıllarca süren proje deneyimine dayanıyor.

Proje Uygulama Vaka Birikimi ve Teknik Geri Bildirim
Dongsheng New Energy, çok sayıda gerçek projeye katıldı:
*Jiangsu, Anhui, Shandong ve diğer bölgelerde endüstriyel bitki çatıları;
*Kentsel yerleşim alanlarında fotovoltaik çatı kurulum projeleri;
*Kamu binalarının çatılarında güneş enerjisi istasyonu projeleri;
*Yurtdışındaki siparişlerde ihracat çatı braketi bileşenlerinin temini.
Bu pratik veriler, Dongsheng için tasarım çözümlerini sürekli optimize etmek, süreç ayrıntılarını iyileştirmek ve yerinde adaptasyon özelliklerini geliştirmek için veri desteği ve teknik geri bildirim sağlar.

Çatı braket sisteminin geliştirme trendi
Fotovoltaik pazarın sürekli genişlemesi ve bina spesifikasyonlarının sürekli evrimi ile çatı braket sistemi aşağıdaki eğilimleri göstermektedir:
*Yapısal Entegrasyon: Gelecekte, daha sonraki kurulum maliyetini azaltmak için braket çatı yapısı malzemeleriyle entegre olarak oluşturulacaktır;
*Montaj sanayileşmesi: standart ve modüler üretim yoluyla montaj verimliliğini artırmak;
*Akıllı Tasarım Platformu: Otomatik seçim ve mekanik analiz için dijital modelleri ve BIM sistemlerini kullanın;
*Yeşil Üretim Kavramı: Geri dönüştürülebilir malzemelerin kullanımını teşvik edin ve çevre koruma politikalarına yanıt verin.
*Dongsheng Yeni Enerji, piyasa değişikliklerine yanıt vermek için erken düzenlemeler yapmak için yeni malzemeleri ve yapısal tasarımı aktif olarak araştırıyor. .
