Balkon elektrik de üretebiliyor: Balkon PV Montaj sistemi şehirdeki her duvarı aydınlatıyor

Kent balkonları için yeni olanaklar

Modern şehirlerin çelik ve beton ormanında balkonlar genellikle birkaç "nefes alma deliğinden" biri olarak görülüyor. Yüksek binaların ve arazi kaynaklarının kısıtlı olduğu şehirlerde insanlar daha fazla doğal ve yeşil alan arayışına giriyor. Ancak aynı zamanda şehirlerde enerji tüketimi ve çevre baskısı da birikiyor. Sınırlı bir alanda temiz enerjide nasıl bir atılım yapılacağı, kentsel sürdürülebilir kalkınmanın karşı karşıya olduğu önemli bir konu haline geliyor.

Son yıllarda, küresel enerji dönüşümü ve "karbon zirvesi ve karbon nötrlüğü" hedeflerinin önerisiyle, temiz enerjinin en umut verici biçimlerinden biri olan fotovoltaik enerji üretimi, yavaş yavaş uzak fotovoltaik enerji santrallerinden ve geniş kırsal çatılardan şehirlerin çekirdek yaşam alanlarına kadar nüfuz ediyor. Hemen hemen her evin sahip olduğu bir dış alan olan balkonlar yeniden incelenmeye başlıyor; burası artık sadece çamaşır kurutmak ve yeşil bitki dikmek için kullanılan bir köşe değil, aynı zamanda küçük, esnek ve verimli bir "mikro enerji santrali" haline gelme olasılığı daha yüksek.

Kent balkonu neden fotovoltaik için yeni bir cephe haline geldi? Bir yandan, geleneksel çatı üstü fotovoltaikler, şehirlerdeki yüksek katlı konut binalarında birçok kısıtlamayla karşı karşıya kalıyor ve bu da çoğu şehir sakininin fotovoltaiklerin avantajlarından yararlanmasını zorlaştırıyor. Her evin bağımsız olarak kontrol edebileceği bir alan olan balkon, iyi bir erişilebilirliğe ve esnekliğe sahiptir ve doğal bir "enerji özerkliğine" sahiptir. Öte yandan kent balkonlarının cephe mekânı uzun süredir ihmal ediliyor. Aslında çok fazla yanal güneş ışığı alıyorlar. Makul bir şekilde kullanılabilirlerse büyük potansiyele sahiptirler.

Bu bağlamda yeni bir fotovoltaik çözüm olan Balkon PV Montaj sistemi , ortaya çıktı. Bu tür sistemler hafif ve yüksek mukavemetli malzemelere dayanmaktadır. Balkon korkuluğu ve duvar ile sağlam bağlantı sayesinde fotovoltaik bileşenler balkona ve hatta cepheye sağlam bir şekilde monte edilebilir. Daha da önemlisi, bu tür bir sistem, yalnızca çeşitli bina yapılarına uyum sağlamakla kalmayıp, aynı zamanda güneş ışığı koşullarına göre güç üretim açısını dinamik olarak optimize eden, balkon alanının ışık enerjisi kullanım verimliliğini büyük ölçüde artıran modüler tasarım ve ayarlanabilir açılı braketleri benimser.

Daha da dikkat çekici olan ise balkon fotovoltaik sisteminin ortaya çıkışının sadece teknolojik bir yenilik olmaması, aynı zamanda kent sakinleri ile enerji arasındaki ilişkiyi de sessizce değiştirmesidir. Geçmişte kentli aileler yalnızca enerji tüketicisiydi. Artık balkon fotovoltaik sistemleri aracılığıyla “mikrojeneratörler” haline gelebiliyorlar ve dağıtılmış enerji ağlarına katılabiliyorlar. Bu rol değişikliği sadece elektrik maliyetlerinin azaltılmasına yardımcı olmakla kalmıyor, aynı zamanda bireylerin enerji özerkliği konusundaki farkındalığını ve katılımını da artırıyor.

Balkon PV Montajı Nedir?

Geleneksel izlenime göre, fotovoltaik sistemler çoğunlukla kırsal çatılara, sanayi parklarındaki büyük fabrikaların tepelerine veya güneş enerjisi istasyonlarındaki geniş açık alanlara kurulur. Bu sahneler genellikle büyük ölçekli fotovoltaik modül döşemeye uygun açık alanlara ve iyi aydınlatma koşullarına sahiptir. Ancak teknolojinin gelişmesi ve kentsel enerji talebinin artmasıyla birlikte kent sakinlerinin hayatlarına daha yakın bir form olarak ortaya çıkan **Balkon PV Sistemi** sessizce görüş alanımıza giriyor.

Balkon fotovoltaik sistemi nedir?

Balkon PV montajı, adından da anlaşılacağı gibi, fotovoltaik enerji üretim sistemini minyatürleştiren ve modüler hale getiren ve bunu konut sakinlerinin balkonuna veya cephe duvarına monte eden dağıtılmış bir enerji sistemidir. Güneş pili modülleri, hafif braketler, invertörler, kablolar ve güvenlik koruma cihazlarından oluşur ve bazı sistemler aynı zamanda enerji depolama pillerini de entegre eder. Sistem, güneş ışığını emerek doğru akıma dönüştürüyor ve daha sonra bunu invertör aracılığıyla evin kullanabileceği AC gücüne dönüştürerek konut sakinlerinin aydınlatma, ev aletleri ve şarj gibi günlük elektrik ihtiyaçlarını karşılıyor.

En temel özelliği küçük ve zarif olması, esnek ve kullanımı kolay olmasıdır. Geleneksel büyük ölçekli fotovoltaik enerji üretim ekipmanlarının aksine, balkon fotovoltaik sistemi "her hane bir birim olarak" ve "her duvar kullanılabilir" konseptine dayanmaktadır; bu, özellikle kentsel konutların büyük ölçekte fotovoltaik kuramaması sorununu çözmektedir, böylece kentli aileler bağımsız olarak "mini elektrik santralleri" de inşa edebilirler.

Geleneksel çatı üstü fotovoltaik sistemlerden farkları

Balkon PV montajı ve çatı üstü fotovoltaiklerin her ikisi de aslında güneş fotovoltaik enerji üretimi olmasına rağmen, gerçek uygulamalarda ikisi arasında esas olarak aşağıdaki yönlere yansıyan bariz farklılıklar vardır:

1. Kurulum alanı ve sahne uyarlaması

Çatı üstü fotovoltaikler: Açık, engelsiz geniş alanlı çatı alanına sahip, çoğunlukla villalar, kırsal konutlar veya alçak ticari binalar için. Maksimum güç üretimini amaçlayan, birden fazla bileşenin kurulumuna uygun mükemmel aydınlatma koşulları.

Balkon PV montajı: Şehirdeki yüksek yerleşim alanlarının sakinlerine yönelik, balkon alanı sınırlıdır ve yapı çeşitlidir, bu da geniş alanlı fotovoltaik panellerin döşenmesi için uygun değildir. Bu nedenle balkon fotovoltaikleri, korkuluklara, dış duvarlara veya pencere desteklerine montaj gibi alanın hassas kullanımına daha fazla önem verir ve hatta yan duvara dikey olarak bile monte edilebilir.

2.Kullanıcılar ve karar verme yöntemleri

Çatı fotovoltaikleri: Genellikle tüm binanın çatı mülkiyet haklarını içerir ve birleşik dağıtım için mal sahibi komitesinin veya mülk biriminin koordine edilmesi gerekir. Süreç kolektif karar alma, bütçe onayı ve diğer konuları içerdiğinden nispeten karmaşıktır.

Balkon PV montajı: Bireysel balkona monte edildiğinde, mal sahibi karmaşık koordinasyon olmadan bağımsız kararlar alabilir. Özellikle apartman dairelerinde ve kiralık evlerde yaşayan bireysel kullanıcılar için uygundur ve son derece yüksek promosyon esnekliğine ve rahatlığına sahiptir.

3. Kurulum zorluğu ve inşaat yöntemi

Çatı fotovoltaikleri: yapısal incelemeler, çatı delme, sistem kablolaması, braket sabitleme vb. işlemleri yürütmek için profesyonel bir inşaat ekibi gerektirir. İnşaat süresi uzundur ve evin yapısına belirli bir müdahalede bulunur.

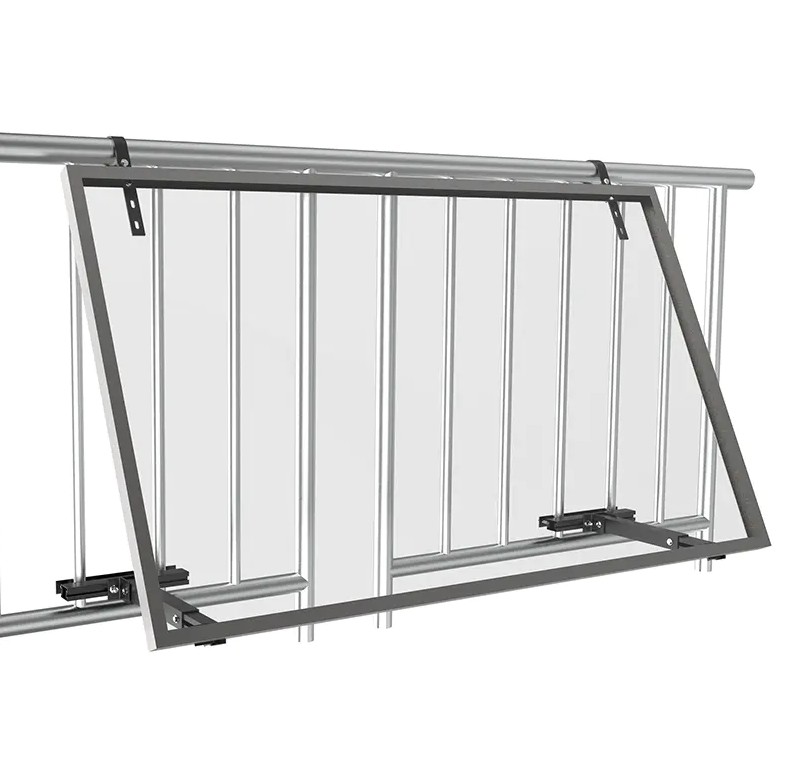

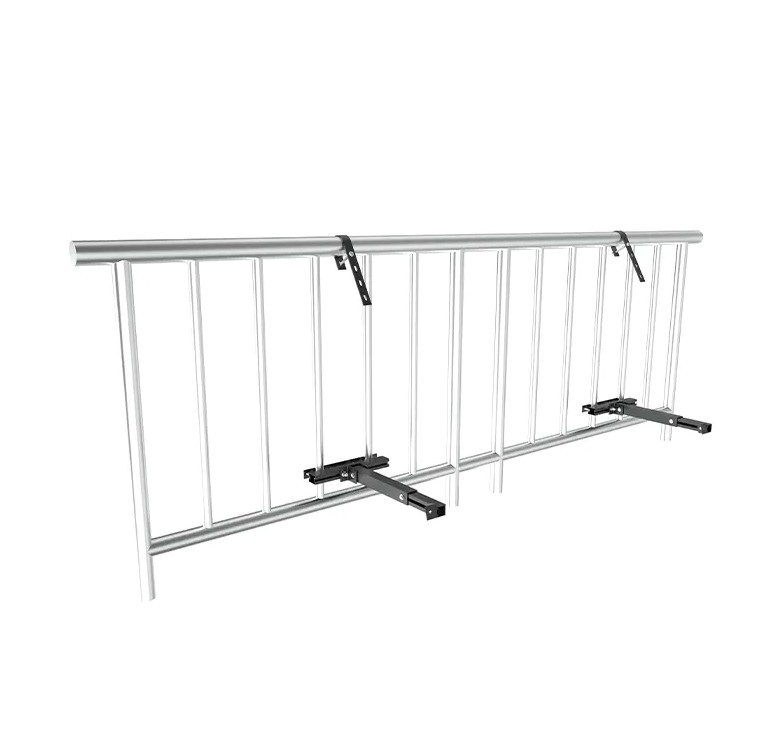

Balkon PV montajı: Braket sistemi, balkon korkuluğuna veya duvara cıvatalar, kelepçeler vb. ile sabitlenen, zımbasız bir tasarıma veya ayarlanabilir geçmeli yapıya sahiptir. Yapı basittir ve hatta bazı ürünler "Kendin Yap kurulumunu" destekler. Tamamlanması yalnızca yarım gün sürer; bu, acemi kullanıcıların ve bireylerin hızlı bir şekilde konuşlandırması için uygundur.

4.Estetik ve mimari entegrasyon

Çatı üstü fotovoltaikler: Çatıya monte edildiği için bulunması kolay değildir ve genellikle binanın görünümünü etkilemez. Ancak kentsel topluluklarda uygulanması zordur.

Balkon PV montajı: Yaşam alanına yakın konumu nedeniyle sistemin hem görsel güzelliği hem de mimari stil bütünleşmesini dikkate alması gerekir. Mevcut yeni balkon PV montajı, balkonun şeffaflığını ve estetiğini etkilemeden fotovoltaik işlevleri gerçekleştirmek için genellikle ultra ince bileşenleri ve gizli kablolama çözümlerini benimser.

5.Enerji üretimi hedefleri ve uygulama senaryoları

Çatı üstü fotovoltaikler: Genellikle **yüksek güç ve maksimum güç üretimi** peşinde koşar, elektrik satmak için şebekeye bağlanır veya aileler için tam elektrifikasyona uygun ve kendi kendine yeten enerji sistemlerine uygun enerji depolama sistemleriyle işbirliği yapar.

Balkona PV montajı: **düşük eşikli başlatma** ve "üretimi teşvik etmek için kullanma"yı takip edin, ailelere günlük elektrik takviyesi sağlayın (aydınlatma, pirinç pişiriciler, cep telefonu şarjı, yönlendiriciler vb. gibi) ve aynı zamanda elektrik üretimi için şebekeye de bağlanabilir, ancak dağıtılmış enerji takviyesi ve enerji tasarrufu ve karbon azaltımı gibi "küçük hedeflere" daha yatkındır.

Balkon PV montajı: Kentsel enerjinin demokratikleşmesine doğru bir adım

Balkon PV montajının ortaya çıkışı yalnızca ürün düzeyinde bir yenilik değil, aynı zamanda enerji elde etme yöntemlerinin "demokratikleşmesini" de temsil ediyor. Katılım eşiğini düşürür ve sıradan ailelerin temiz enerjiden faydalanmasına olanak tanır. Bu "dağıtılmış, bireyselleştirilmiş, senaryoya dayalı" enerji çözümü, geleneksel enerji arz ve talep yapısını sessizce altüst ediyor.

Teknoloji olgunlaşmaya devam ettikçe balkon PV montajının bileşen verimliliği, invertör zekası ve güvenlik performansı hızla gelişiyor. Basit "bir balkon ve iki panel"den akıllı işletme ve bakım, uzaktan izleme ve enerji depolama sinerjisine sahip yeni nesil ürün sistemlerine kadar, balkon PV montajı daha akıllı, daha güvenli ve daha kapsayıcı bir geleceğe doğru ilerliyor.

Yeni braket sisteminin temel tasarımı

Kentsel balkonu gerçekten temiz enerjinin bir "sınırı" haline getirmek için, yalnızca verimli fotovoltaik modüllere ihtiyaç duyulmaz, aynı zamanda esnek, sağlam, hafif ve güvenli bir kurulum platformuna da güvenilmelidir - bu, balkon PV montajının değeridir. Çoğunlukla çatılarda ve zeminde geniş açıklıklı ve büyük yük taşıyan yapılara yönelik olan geleneksel fotovoltaik braketlerin aksine, balkon PV montajı dar, karmaşık ve değişken kentsel balkon ortamıyla karşı karşıyadır; dolayısıyla tasarım konsepti ve mühendislik uygulamasında önemli bir fark vardır.

Modüler yapı: çeşitli balkonlara uyum sağlamak için esnek birleştirme

Modüler tasarım, modern mühendislikte kurulum verimliliğini ve uyarlanabilirliği artıran önemli bir kavramdır. Balkon PV montajının benimsediği modüler yapı, tüm sistemin "yapı blokları" gibi farklı balkonların boyutuna, şekline ve kurulum gereksinimlerine göre monte edilebileceği, genişletilebileceği veya küçültülebileceği anlamına gelir.

Bu sadece son derece yüksek kişiselleştirme esnekliği sağlamakla kalmıyor, aynı zamanda ürünlerin standartlaştırılmış üretimini mümkün kılarak üretim ve nakliye maliyetlerini büyük ölçüde azaltıyor. Aynı zamanda modüler bileşenler genellikle önceden ayarlanmış arayüzler ve hızlı kurulum konektörleriyle donatılmıştır. Profesyonel olmayanlar bile basit araçlarla montaj ve hata ayıklamayı kısa sürede tamamlayabilir, bu da kurulum sürecini büyük ölçüde basitleştirir.

Ayrıca modülerliğin avantajı, yeniden kullanılabilirlik ve çıkarılabilir hareketliliktir. Kiracılar veya kısa süreli ikamet edenler için balkon PV'si artık "sabit bir yatırım" değil, alınıp yeniden kullanılabilen bir dizi yeşil varlıktır. Taşındıktan sonra yeni balkonun yapısına göre tekrar monte edilmesi yeterli olup tekrar kullanıma açılabilir.

Hafif malzeme: Yüksek dayanıklılık ile şehir güvenliği arasındaki denge

Balkon alanı yaşam ortamına yakın olduğundan ve yapısal yük taşıma kapasitesi sınırlı olduğundan, balkon PV montajı güvenliği sağlarken balkondaki yükü arttırmadan hem hafif hem de güçlü olmalıdır. Bu nedenle, mevcut ana akım ürünlerde ana malzeme olarak çoğunlukla yüksek mukavemetli alüminyum alaşımı veya paslanmaya dayanıklı sıcak daldırma galvanizli çelik kullanılmaktadır.

Alüminyum alaşımlı braketlerin avantajları şunlardır:

*Hafif: Yoğunluk çeliğin yalnızca üçte biri kadardır, bu da balkon yükünü büyük ölçüde azaltır;

* Güçlü korozyon direnci: Nemli ve yağmurlu dış ortamlar için uygundur;

* Kontrol edilebilir güç: Uzun vadeli stabiliteyi sağlamak için profil tasarımı yoluyla yapısal gücü artırın;

* Güzel görünüm: Modern balkon stiliyle daha uyumlu olan eloksal işleminden sonra yüzey pürüzsüzdür.

Paslanmaya dayanıklı çelik braketlerin avantajları şunlardır:

* Son derece yüksek yapısal stabilite: yüksek rüzgar yüklerine dayanmaya uygundur;

* Uzun servis ömrü: Galvanizli katman pas ve oksidasyonu etkili bir şekilde önleyebilir;

* Kontrol edilebilir maliyet: Ekonomik gereksinimleri yüksek olan kullanıcılar için uygundur.

İki malzeme türü kullanıcı ihtiyaçlarına, iklim ortamına ve bütçeye göre esnek bir şekilde seçilebilir. Hatta bazı üst düzey sistemler, sağlamlığı ve estetiği daha da geliştirmek ve balkon PV montajının daha hafif, daha güçlü ve daha çevre dostu olmasını teşvik etmek için karbon fiber kompozit malzemeler bile kullanıyor.

Çoklu senaryo uyarlaması: çeşitli balkon ve duvar ortamlarına uyum sağlama

Kentsel konut binalarının balkon biçimleri büyük farklılıklar göstermektedir. Yarı kapalı, cam muhafazalı veya dirsekli korkuluklu veya gömülü platformlu olabilirler. Bu nedenle, balkon PV montajının temel zorluklarından biri, farklı senaryolara yüksek düzeyde uyum sağlayabilmektir.

Bu karmaşık kurulum gereksinimleriyle başa çıkabilmek için gelişmiş balkon destek sistemleri genellikle aşağıdaki tasarım özelliklerine sahiptir:

1. Çoklu sabitleme yöntemleri isteğe bağlıdır

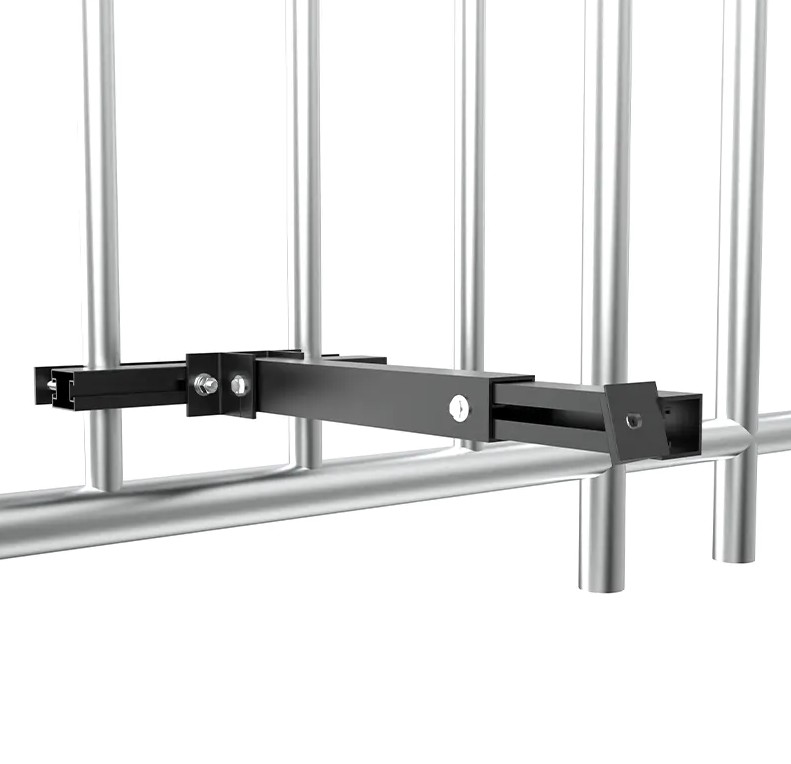

Cıvatalar, kelepçeler, U şeklinde klipsler, ayarlanabilir ayaklar vb. aracılığıyla balkon korkulukları, duvarlar, zeminler ve çiçeklik kenarları gibi yapılara güvenli bir şekilde bağlanabilir. Bazı sistemler, kiralık konut veya üst düzey ticari konut gibi bina yapısında değişiklik yapılmasına izin verilmeyen senaryolar için özellikle uygun olan zımbasız tasarımı destekler.

2. Farklı açılara ve yönlere uyum sağlayın

Braket, ışık kullanımını iyileştirmek amacıyla güneydoğu, kuzeybatı ve kuzeydoğudaki farklı yönelimlere sahip balkonları eşleştirmek için eğim açısını ve dönüş yönünü ayarlayabilir. Bazı sistemlerde yerleşik ince ayar bağlantıları veya dişli kilitleme yapıları bulunur ve kullanıcılar, güç üretimi verimliliğini daha da optimize etmek için bileşenlerin açısına mevsimsel güneş ışığına göre ince ayar yapabilir.

3. Dikey ve eğik kurulumla uyumludur

Sadece balkon korkuluğuna yatay olarak monte edilmekle kalmaz, aynı zamanda dikey duvara sabitleme ve eğik pencere asma gibi birden fazla kurulum yöntemini de destekler ve hatta balkon ve cephe alanını tamamen etkinleştirmek için bir "harici mikro güç istasyonuna" dönüştürülebilir.

4.Ultra ince fotovoltaik modüllerle birlikte tasarlandı

Piyasadaki birçok balkon PV montajı şu anda ultra ince ve hafif modüller için tasarlanmıştır; bunlar sıradan cam pencerelerden bile daha ince ve daha hafiftir ve balkonda baskı hissi oluşmamasını sağlar. Aynı zamanda bu modüller daha güçlü ışık geçirgenliğine sahip olup balkon havalandırma ve aydınlatma ihtiyaçlarının karşılanmasına daha uygundur.

Her duvar elektrik üretebilir: esnek kurulum senaryoları

Fotovoltaik enerji üretimi hakkında konuştuğumuzda, ilk tepki genellikle "çatı"dır; yani düzgün bir şekilde düzenlenmiş, güneşte parlayan güneş panelleri. Ancak her santimetrekare arazinin değerli olduğu şehirlerde geleneksel “enerji üretim çatısı”nı elde etmek hiç de kolay değil. Yüksek katlı konut binaları, yoğun topluluklar ve karmaşık mülkiyet haklarına sahip binalar sıklıkla çatı katı fotovoltaik göz korkutucu.

Balkon PV'sinin yükselişi bu alan sınırlamasını kırıyor. Yeni braket sistemleri ve ultra hafif bileşenler sayesinde hemen hemen her duvar, her balkon ve hatta pencerenin dışındaki kenar alanı bile enerji üretimi için "yeni bir alan" haline gelebilir. Bu, kentsel enerji sisteminin yapısökümcü bir yeniliğidir; dikey alanı "göz ardı edilen" durumdan "aktif" hale getiren bir yeniliktir.

Enerji üretimi farklı yönlerde gerçekleştirilebilir: Güneşin bir duvarı boşa harcamasına izin vermeyin

Geleneksel fotovoltaik sistemler, maksimum güneş ışığından yararlanma verimliliğini sağlamak için genellikle yalnızca güney yönünde kurulur. Ancak balkon PV'si için mesele yalnızca güç üretimini en üst düzeye çıkarmak değil, aynı zamanda mevcut alanı ve esnekliği de en üst düzeye çıkarmaktır. Yeni braket sistemi ve bileşen tasarımı, kuzeye, doğuya ve batıya bakan duvarların bile belirli bir enerji üretim değerine sahip olmasını sağlar.

Bunun nedeni üç teknik faktördür:

1. Ayarlanabilir açı tasarımı

Modern braket sistemi, eğik ışığı daha iyi almak ve güneye bakmayan balkonların ışık dezavantajını telafi etmek için fotovoltaik modüllerin dikey duvardan 30 derecelik bir eğime ayarlanması gibi belirli bir açı aralığında dönmesini ve eğilmesini destekler.

2.Yüksek verimli monokristal PERC veya N tipi modüller

Yeni nesil yüksek verimli fotovoltaik modüller, zayıf ışıklı ve dağınık ışıklı ortamlarda hala yüksek dönüşüm oranını koruyabilir. Güneş sabahları doğuya, öğleden sonraları batıya doğru açılsa bile, gün boyunca önemli miktarda enerji üretimi biriktirilebilir.

3.Akıllı invertör ve mikro invertör sistemi

Akıllı invertör, çıkış gücünü her bileşenin ışık koşullarına göre otomatik olarak ayarlayabilir. Yalnızca tek bir fotovoltaik panel aydınlatılsa bile, enerji üretimi diğer bileşenler tarafından "aşağıya sürüklenmeyecektir". "Mikro-invertör" sisteminin önemi budur. Doğu duvarında tek parça, batı duvarında ise tek parça elektrik üretim planının da pratik faydaları vardır.

Balkon - eğlence köşesinden "mikro elektrik santraline"

Balkon, kentsel konutlarda dış dünyayla doğrudan temas kurabilen az sayıdaki mekandan biridir. Geçmişte burası çamaşır kurutmak, çay içmek ve çiçek yetiştirmek için kullanılan bir yerdi ama şimdi balkon, fotovoltaiklerin dağıtımı için en uygun "stratejik karakol" haline geliyor.

Çok seviyeli kurulum siteleri:

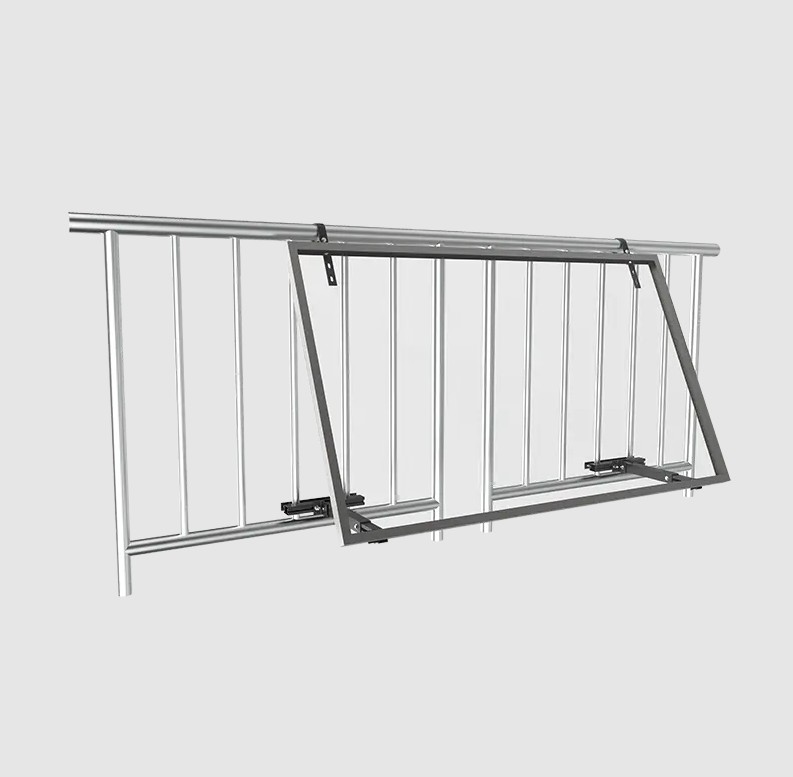

*Balkon korkuluğu: görüş alanını etkilemeden 1-2 modül takmak için yatay braketler asılabilir;

* Balkonun üst kenarı: modülleri belirli bir açıyla dışa doğru açmak için L şeklinde veya eğimli braketler kullanın;

* Balkon yan duvarı: "fotovoltaik giydirme cephe" oluşturmak üzere hafif modüllerin dikey olarak düzenlenmesi için özellikle uygundur;

* Çiçeklik veya klima konumu: alanın kör noktasından yararlanmak için ayak montaj temeline dönüştürülür;

Özellikle güneye bakan balkonlarda, modüller sadece elektrik üretmekle kalmıyor, aynı zamanda güneşlik, ısı yalıtımı rolü de oynuyor ve balkonun mahremiyetini artırıyor, bir taşla iki kuş öldürüyor, balkonu gerçek anlamda bir "izleme platformundan" "işlevsel bir platforma" dönüştürüyor.

Pencerenin dışındaki kenar: küçük alanın da harika kullanımları vardır

Pek çok sakinin balkonu olmayabilir, yalnızca bir penceresi olabilir. Ancak bu balkon PV trendine katılamayacakları anlamına gelmiyor. Yeni nesil braket sistemlerinde "pencere dışındaki kenar boşluğu" için tasarlanmış bir tür küçük askı aparatı ortaya çıkmıştır. Ana özellikler şunları içerir:

* Ayarlanabilir kancalarla pencere kenarına veya alt kenara sabitlenmiş, yapıya zarar vermeyen delik açmaya gerek yoktur;

* Ultra ince bileşen tasarımı, kalınlık geleneksel bileşenlerin yalnızca yarısından azdır ve güvenliği sağlar;

* Kiracılar tarafından geçici kullanıma veya esnek kullanıma uygun, katlanabilir veya depolanabilir tasarım;

Bu cihaz öğrenci yurtları, eski topluluklar, kısa süreli kiralık konutlar gibi kullanıcılar için uygundur. Sadece 0,5 metrekarelik bir kurulum alanı olsa bile "fotovoltaik kanat yerleştirilebilir".

Dış cephe fotovoltaik: Bina kabuğu da elektrik üretebilir

Bina fotovoltaik entegrasyonu konseptinin gelişmesiyle birlikte, giderek daha fazla kentsel bina, dış duvarı doğrudan bir enerji üretim platformuna dönüştürmenin yollarını keşfetmeye başlıyor. Balkon PV alanında bu fikir küçük ölçekli ve düşük maliyetli bir şekilde sivil kullanıma da tanıtılıyor.

Braket ve dış duvar kombinasyonunun tasarımda öne çıkan özellikleri:

* Dikey montaj braketi: Fotovoltaik modülü, elektrik üretebilen ve dekoratif olan bir tablo gibi dış duvara takın;

* Giydirme cephe entegre braketi: Görünmez enerji üretimi elde etmek için cam veya metal dış duvarla entegre tasarım;

* Çift cam modül kombinasyonu: Yarı saydam özelliklere sahiptir, ışığı engellemez ve güzel bir etkiye sahiptir;

Bu tür bir sistemin teşvik edilmesi yalnızca binanın işlevselliğini arttırmakla kalmaz, aynı zamanda kentsel binaların "yeşil imajını" da geliştirir. Gelecekte yüksek apartmanların, ofis binalarının ve eski yerleşim alanlarının cephelerinin elektrik üretim ortamının bir parçası haline gelebileceği öngörülebilir.

Esnek uygulama senaryolarının değer genişletmesi

Her duvar elektrik üretebilir, bu da "merkezi enerji"den "dağıtılmış enerji" çağına doğru ilerlediğimiz anlamına geliyor. Balkon PV bu dönüşüm sürecinin köprüsüdür:

* Bireysel haneler için: Daha düşük elektrik faturaları ve daha fazla bağımsızlık anlamına gelir;

* Eski yerleşim alanları için: çatıları yenilemeden yeşil topluluklara geçmek anlamına gelir;

* Genel kentsel enerji yönetimi için: bu, şebeke yükünün azaltılmasına ve tepe-vadi düzenleme yeteneklerinin geliştirilmesine yardımcı olan, dağıtılmış, kontrol edilebilir güç kaynağı ağlarının kademeli olarak iyileştirilmesi anlamına gelir;

Bu sadece enerji yapısının yeniden inşası değil, aynı zamanda bölge sakinlerinin yaşam tarzlarında da bir yeniliktir.

Enerji üretimi verimliliğini artırmanın sırrı: açısı ayarlanabilir tasarım

Güneş ışığının açısının fotovoltaik modüllerin enerji üretim verimliliğini doğrudan belirlediğini hepimiz biliyoruz. Daha fazla elektrik "güneşlendirmek" istiyorsanız, güneş panellerini güneş ışığının yönüne mümkün olduğunca dik yapmalısınız. Geleneksel çatı üstü fotovoltaiklerde bu genellikle kurulum sırasında tek seferlik bir açı ayarıyla elde edilir, ancak balkon gibi mikro bir alanda sabit bir açı her zaman en iyi seçim değildir.

Bu nedenle açısı ayarlanabilir tasarım, sektörde önemli bir yenilik haline geldi. balkon PV montaj sistemi . Kullanıcıların modülün eğim açısını mevsime veya yönelime göre ayarlamasına olanak tanımakla kalmıyor, aynı zamanda kentsel binaların karmaşık ortamında güneş ışığını en esnek şekilde maksimum ölçüde yakalayarak enerji üretim verimliliğini önemli ölçüde artırıyor.

Açı neden bu kadar önemli?

Güneş yıl boyunca "yüksekliğini" değiştirir ve gün boyunca hareket eder. Güneş ışığı açısı ilkbahar ve sonbaharda orta, yazın yüksek, kışın ise düşüktür. Sabit açılı bir fotovoltaik sistemde eğim açısının güneş ışınım açısından çok fazla sapması, etkin ışığın azalmasına ve enerji üretim veriminin düşmesine yol açacaktır.

Veriler, optimum açıdan her 10 derecelik sapma için, güç üretim verimliliğinin ortalama %3\~%5 oranında azaldığını göstermektedir; yıl boyunca optimum açı korunabilirse toplam elektrik üretimi **%10\~%25** oranında artırılabilir ki bu da mikro balkon sistemi için çok önemli bir kazançtır.

Açısı ayarlanabilir braketin yapısı ve prensibi

Açısı ayarlanabilir braket, bileşenin belirli bir aralıkta esnek bir şekilde dönmesini veya eğilmesini sağlamak için özel bir mekanik yapı kullanır.

Ortak tasarımlar şunları içerir:

1. Dişli kilitli braket

Eğim açısı, dayanak noktası dişli tipi bir ölçekle ayarlanarak 10°'lik birimler halinde ince ayarlanabilir. Ayarlamadan sonra yapı stabildir ve iyi bir rüzgar direncine sahiptir.

2.Çok delikli pim braketi

Braketin birden fazla deliği vardır ve kullanıcılar bunu gerektiği gibi karşılık gelen açıda sabitlemek için pimler ekleyebilirler. Avantajları basitlik ve düşük maliyettir.

3.Slayt ray açısı ayar yapısı

Kayar kılavuz raylar ve spiral ayar çubuklarının kombinasyonu, ışığa duyarlı üst düzey uygulamalar için uygun olan sürekli açı ayarı sağlayabilir.

4.Otomatik ışık izleme mikrosistemi (az sayıda üst düzey model)

Açıyı gerçek zamanlı olarak ayarlamak için "ayçiçeklerine" benzer şekilde ışık sensörleri kullanın, ancak maliyeti yüksektir ve ev balkon sahnelerinde henüz yaygın olarak tanıtılmamıştır.

Bu tasarımlar balkonun alan sınırlamalarını dikkate almaktadır. Hafif yapı ve kolay kullanımın sağlanması esas alınarak, kullanıcı tarafından ayarlanma kolaylığı ve sistemin stabilitesi maksimuma çıkarılmıştır.

Mevsime göre açı nasıl ayarlanır?

Basit bir temel kural şudur:

En iyi eğim açısı ≈ yerel enlem ± mevsimsel düzeltme açısı

Güneye bakan balkonlar için bu ayar çok etkilidir; doğuya veya batıya bakan balkonlar için açı ve yön, sabah veya öğleden sonra ışık alım açısını optimize edecek şekilde ayarlanabilir.

Yılda yalnızca 2\~3 kez ayarlansa bile, özellikle kuzeyde veya ışıkta belirgin değişikliklerin olduğu bölgelerde yıllık ortalama %10'un üzerinde elektrik üretimi artışı sağlayabilir, bu fayda daha da belirgindir.

Sıradan kullanıcılar nasıl çalışır?

Birçok kişi şu endişeyi taşıyor: Ben elektrikçi değilim, bu braketleri çalıştırabilir miyim? Aslında modern balkon PV montaj sistemleri, açı ayarlama mekanizmasını son derece basit olacak şekilde tasarlamıştır ve sıradan kullanıcılar bunu kendi başlarına yapabilir:

Açı ayarı yalnızca bir anahtar veya altıgen alet gerektirir ve çalışma süresi 10 dakikadır;

Kılavuz, bir ölçek ve önerilen mevsimsel açı tablosuyla birlikte bir açı kılavuzuyla donatılmıştır;

Bazı işletmeler, kullanıcılar için eğim açısını düzenli olarak optimize etmek amacıyla profesyonel teknisyenlerin yılda iki ila üç kez ziyaret ettiği "mevsimsel açı ayarlama hizmet paketleri" sağlar. Bu, yaşlılar veya bunu yapmaya uygun olmayan sakinler için düşünülmüş bir hizmet uzantısıdır.

Kentsel "ışık avcılarının" pratik önemi

Kentsel balkon PV sistemlerinde her bileşenin alanı sınırlıdır, dolayısıyla maksimum enerji üretim verimliliğini "birim alana" sıkıştırmak daha da önemlidir. Açısı ayarlanabilir tasarım, bu ince ayarın yapılmasına olanak sağlar.

*Bireyler için: Daha yüksek getiri ve daha kısa geri ödeme süreleri anlamına gelir;

* Sistem için: genel istikrar ve verimlilik anlamına gelir;

* Kentsel enerji ağı için: Her bir mikro istasyonun enerji üretim kapasitesinin iyileştirilmesi, dağıtılmış enerji sistemindeki daha güçlü bir bağlantıdır;

Yani açı ayarı sadece teknik bir detay değil aynı zamanda kentsel yalın enerji yönetiminin de bir tezahürüdür.

Şehirlerdeki yüksek binalar için endişelenmenize gerek yok: rüzgar geçirmez ve düşmeyi önleyen güvenlik tasarımı

Yüksek binaların olduğu şehirlerde pek çok bölge sakini balkon PV'sini denemeye heveslidir, ancak çoğu zaman pratik bir sorun nedeniyle durdurulur: yüksek rüzgarlar güçlüdür, güneş panelleri patlayacak mı? Güvenli mi?

Bu çok makul bir kaygıdır. Zemin ne kadar yüksek olursa rüzgar hızı da o kadar yüksek olur ve bina cephesinin rüzgara maruz kalan alanı da o kadar büyük olur. Sıkıca sabitlenmediğinde, yalnızca ekipmanın kendisi hasar görmekle kalmaz, aynı zamanda ciddi güvenlik kazalarına da neden olabilir. Özellikle rüzgarlı bölgelerde veya sık sık tayfunların olduğu bölgelerde, balkon PV sisteminin rüzgar geçirmez ve düşme önleyici özellikleri öncelikli hususlar haline gelmiştir.

Neyse ki, teknolojinin gelişmesi ve standartların iyileştirilmesiyle birlikte, yeni balkon PV montaj sistemi "güvenliği" tasarım DNA'sına uzun zamandır entegre etmiştir ve çeşitli yapısal detaylar ve malzeme optimizasyonu sayesinde şehrin yüksek katlı ortamında bile bir dağ kadar sağlam olmasını sağlar.

Yüksek irtifa rüzgar basıncı ne kadar büyük?

Önce bir veriye bakalım: Normal hava koşullarında, 10'un üzerindeki katlardaki rüzgar hızı yerden %30~%50 daha yüksek olabilir; kuvvetli rüzgarlarda, 20 katın üzerindeki binalardaki anlık rüzgar basıncı 400~800 Pa'ya veya daha yükseğe ulaşabilir. Bu, metrekare başına 40\~80 kg'lık sürekli bir çekme kuvvetine eşdeğerdir. Yapının dengesiz olması durumunda düşme riski vardır.

Bu nedenle, bir balkon fotovoltaik sistemi tasarlarken, rüzgar basıncına ve düşme risklerine uzun süre dayanabilme yeteneğine sahip olmasını sağlamak için malzeme, yapı ve bağlantı yöntemi gibi üç açıdan başlamak gerekir.

Rüzgar kilidi sistemi: braketi "sıkı ve gevşek değil" yapın

Modern olarak balkon PV montaj sistemi Rüzgar kilidi yapısı (Rüzgar Kilidi Braketi) genel olarak tanıtılır. Bileşenlerin rüzgar etkisi altında sallanmamasını, kalkmamasını veya kaymamasını sağlamak için çoklu bir kenetleme ve kenetleme mekanizmasıdır.

Ortak tasarımlar şunları içerir:

*Çift katmanlı baskı şeridi kilitleme: Bileşen çerçevesinin üst ve alt kısımları, yalnızca panele baskı yapmakla kalmayıp aynı zamanda genel çerçevenin stabilitesini de artıran baskı şeritleriyle sabitlenmiştir;

* Mekanik diş ısırma tokası: Braket ana kirişi ve montaj kolu "ısırma yapısı" aracılığıyla bağlanır ve güçlü rüzgar koşulları altında kilit daha sıkı ve daha sıkı bastırılır;

* Gevşemeyi önleyen somun yaylı rondela kombinasyonu: Uzun süreli titreşimle bile gevşetilmesi kolay olmayan, darbeye dayanıklı performansa sahip bağlantı elemanları kullanın;

* Görünmez menteşe yapısı: Bazı ayarlanabilir açılı braketler, dönen şaft boyunca menteşelerle gömülür ve ayarlanması kolay ve sabitleme mukavemetini sağlayan bir süngü yerleştirilmiştir.

Bu yapıların tasarım konsepti, uçak kanat parçalarına veya köprü bağlantı elemanlarına benzer; gerilim yoğunlaşma noktasında gevşeme veya kırılma olmamasını sağlar, böylece kuvvetli rüzgarların neden olduğu sürekli basınca ve ani darbeye etkili bir şekilde direnç gösterir.

Düşmeyi önleyici cihaz: birden fazla garanti, gizli tehlike yok

Rüzgar korumasının yanı sıra "düşmeyi" önlemek de gereklidir. Özellikle yüksek binalarda balkona kurulan fotovoltaik ekipmanın düşmesi sonucu sonuçları felaket olacaktır. Bu nedenle modern sistemlerde genellikle düşmeye karşı ikincil bir koruma mekanizması bulunur.

Çekirdek bileşenler şunları içerir:

* Paslanmaz çelik düşme önleyici kablo: Her fotovoltaik panel veya braket, balkon gövdesine paslanmaz çelik bir kabloyla bağlanır. Ana sabitleme kazara gevşetilse bile düşmeyi önlemek için "emniyet halatı" rolünü de oynayabilir.

* Kendinden kilitlemeli kanca sistemi: Yüksek irtifada çalışanların kullandığı kanca yapısına benzer şekilde, bileşen takıldığında balkon korkuluğuna veya duvar yapısına otomatik olarak kilitlenir. Yük değiştiğinde, yedekli güvenliği artırmak için otomatik olarak kilitlenir.

* Sınır cıvatası tasarımı: Yapısal yaşlanma veya deprem nedeniyle konum kaymış olsa bile genel kaymayı önlemek için kurulumun sonuna bir sınırlama cihazı ayarlanır.

Bu "ana yapı düşme önleyici sistem" çift sigorta mekanizması, tırmanma halatı sisteminin güvenlik konseptine bir ölçüde yakındır. En kötüsü gerçekleşse bile kontrolden çıkmayacak.

Hafif malzeme aynı zamanda güvenliğin de anahtarıdır

Yanlışlıkla "ağır olanın güvenli olduğunu" düşünmeyin. Yüksek katlı kullanım senaryolarında hafif ve yüksek mukavemetli malzemeler daha makul bir seçimdir. Şu anda ana balkon PV montajında çoğunlukla aşağıdaki malzemeler kullanılmaktadır:

* Yüksek mukavemetli alüminyum alaşımı (6063-T5 gibi): düşük yoğunluklu, yüksek mukavemetli, iyi pas direnci, dış ortama uzun süre maruz kalmaya uygundur;

* Sıcak daldırma galvanizli karbon çeliği: Özel korozyon önleyici işlemden sonra hem ağırlık hem de dayanıklılık avantajlarına sahiptir ve ana yük taşıyan çerçevede yaygın olarak kullanılır;

* Paslanmaz çelik bağlantı elemanları: son derece güçlü korozyon önleme özelliği, anahtar parçaların paslanması ve soyulması kolay değildir;

Malzeme seçimi ve yapısal optimizasyonun birleşimi sayesinde balkon PV sistemi, güvenlik ve pratiklik arasında bir denge oluşturan bina üzerindeki gereksiz ek yüklerden kaçınırken gücünü koruyabilir.

Hem estetik hem pratiklik: güçlü mimari entegrasyon

Balkon fotovoltaikleri şehir sakinlerinin hayatına girerken, enerji üretim verimliliği ve kurulum güvenliğinin yanı sıra göz ardı edilemeyecek bir diğer "engel" ise görünüm sorunudur.

Modern olarak cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

"Endüstriyel tarzdan" "mimari dile"

İlk balkon fotovoltaik braket sistemleri genellikle endüstriyel sahnelerden kaynaklanmış, güç ve işlev peşinde koşmuş, ancak konut ortamının görsel deneyimini göz ardı etmiştir. Kalın çelik çerçeve, dağınık kablolar ve açıkta kalan bileşenler yalnızca çirkin görünmekle kalmıyor, aynı zamanda çoğu zaman mülkün engellenmesine veya mahalle anlaşmazlıklarına da yol açıyor.

Bu sorunu çözmek için modern balkon fotovoltaik braket sistemleri yavaş yavaş "mimari dili" tanıtıyor:

* Basit çizgiler ve hafif yapı: Genel şekil minimalist olma eğilimindedir ve karmaşık çapraz yapılardan kaçınır, böylece insanlar uzaktan "bunun bir fotovoltaik sistem olduğunu" anlayamaz;

* Gizli cıvata ve baskı şeridi tasarımı: Bağlantı noktaları ve baskı plakaları gizlenerek temiz ve derli toplu bir görünüm korunur;

* Tekdüze renk uygulaması: Braket yüzeyinde mat gri, gümüş beyazı, siyah ve bina cephesine yakın, ani olmayan ve baskın olmayan diğer renkler kullanılır;

* Balkon geometrisini takın: Ortak balkon en boy oranına, korkuluk kalınlığına, köşe stiline ve diğer prefabrik braket formlarına göre kurulumdan sonra "entegre edilebilir".

"Üretim dili"nden "mimari dil"e bu dönüşüm, balkon fotovoltaiklerinin konut sakinlerinin yaşam tarzlarına gerçek anlamda entegre olması için önemli bir adımdır.

Görünmez braket tasarımı: enerji üretim ekipmanı "kaybolur"

Ekipman hissini daha da azaltmak amacıyla, fotovoltaik sistemi görsel olarak mümkün olduğunca zayıf kılmak için braket yapısında çeşitli "görünmez" tasarım konseptleri benimsenmiştir:

1. Katlanmış kenar gömülü tasarım: Braket ana kirişi korkuluğa veya duvara bağlandıktan sonra, kenar sabit yapıya katlanır ve uzaktan neredeyse hiçbir belirgin çıkıntı yoktur.

2. İçi boş hafif iskelet: Geleneksel sızdırmaz arka panel iptal edilir ve içi boş yapı, ağırlığı azaltmak ve tıkanıklığı azaltmak için benimsenerek bileşenlerin daha "şeffaf" görünmesini sağlar.

3.Modüler entegre kalıplama: Orijinal olarak açıkta kalan kablolar ve konektörler braket iskeletine entegre edilmiştir ve açıkta kalan hatların neden olduğu "makine odası hissi" entegre paketleme yoluyla önlenir.

4.Asimetrik eğim açısı optimizasyonu: Farklı kuzey-güney ve doğu-batı yönelimli balkonlarda, bileşen eğim açısının yapı içerisinde daha doğal hale getirilmesi ve duvarla sürekli bir genişleme ilişkisi oluşturulması amacıyla asimetrik bir tasarım benimsenmiştir.

Bu tasarımlar, balkon fotovoltaikini artık "pencerenin dışında asılı bir elektrik santrali" olmaktan çıkarıp, hem işlevi hem de güzelliği dikkate alarak yaşam sahnesinde gizli bir parça haline getiriyor.

Ultra ince fotovoltaik panellere uyum: incelik aynı zamanda bir tür güzelliktir

Braketin iyi görünmesi yeterli değildir; bileşenlerin kendilerinin de buna uygun olması gerekir. Yeni nesil balkon sistemlerinde genellikle görsel anlatım açısından "enerji üretim ekipmanı" yerine "yapı malzemeleri"ne daha yakın olan ultra ince, yarı saydam veya tamamen siyah fotovoltaik paneller kullanılmaktadır.

Ultra ince cam bileşenler (3\~4mm): Kalınlık, geleneksel bileşenlere göre yaklaşık %40 daha azdır ve kurulumdan sonra görsel basınç daha azdır; bu, balkon korkulukları veya dirsekli duvarlar için uygundur.

Yarı saydam bileşenler: Bazı alanlar ışık geçirgendir, böylece balkon bitkilendirme, havalandırma ve aydınlatma işlevlerini dikkate alarak doğal ışık kanallarını koruyabilir.

Entegre siyah bileşenler: Tamamen siyah çerçeveler ve yansıtıcı olmayan kaplamalar kullanan genel koyu ayna dokusu, modern konutların dış cam veya metal cepheleriyle mükemmel şekilde uyum sağlar.

Bu bileşenler braket ile eşleştirildikten sonra görünüm, sakinler, mülkler ve mimarlar tarafından daha kolay kabul edilen geleneksel bir "güneş paneli" yerine neredeyse bir dekoratif cam parçasına veya rüzgar kesiciye benziyor.

Mimari entegrasyonun sosyal etkisi

Balkon fotovoltaik sistemlerinin görünümünün iyileştirilmesi sadece estetik bir konu değil aynı zamanda pratik bir itici güçtür. Birçok kentsel pilot proje şunu tespit etti:

* Görünüm koordine edildi ve sakinlerin kabulü yaklaşık %60 arttı;

* Mülk yönetimi artık güçlü bir şekilde karşı çıkmıyor ve kurulumu destekleme tutumu daha olumlu;

* Mimari tasarımcılar, fotovoltaik bileşenlerin "gömülü" çözümünü aktif olarak düşünmeye ve bunları bina yapısına dahil etmeye başladılar.

* Balkon fotovoltaikleri, "daha sonra harici eklenti" olmaktan "binanın bir kısmına" dönüştüğünde, küçük ölçekli kendiliğinden bir kurulumdan büyük ölçekli bir kentsel yerleşim planına geçebilecektir.
