Çatı PV Montaj Sistemi: Tam Bir Kılavuz Nasıl Verimli Tasarlanır ve Kurulur

Ana çatı türleri Pv Montaj sistemi

. Çatı Pv montaj sistemi fotovoltaik enerji üretim sisteminin temel bir bileşenidir ve fotovoltaik modülleri çatıdaki sıkıca sabitlemenin önemli görevini üstlenir. Fotovoltaik teknolojinin geliştirilmesi ve talep artışı ile çatı fotovoltaik destek sistemlerinin türleri giderek daha çeşitli hale gelmektedir. Uygun bir fotovoltaik destek sistemi seçerken, çatının yapısı, malzemesi, fotovoltaik panel sayısı ve çevresel faktörleri dikkate alınmalıdır. Aşağıdakiler birkaç ana çatı PV montaj sistemi türüdür.

1. Sabit destek sistemi

Sabit destek sistemi en yaygın çatı fotovoltaik destek türüdür. Karakteristiği, destek kurulduktan sonra, açının zamanla ayarlanmayacağıdır. Sabit destek sistemi genellikle engellenmeyen ve yeterli doğrudan güneş ışığına sahip çatılar için uygundur. Sistem basit bir yapıya sahiptir, düşük maliyetli ve kurulumu kolaydır, çoğu konut ve ticari bina için uygundur.

Sabit destek sisteminin avantajı, kullanıcılara istikrarlı enerji üretimi performansı sağlayabilen maliyet etkinliğidir. Hareketli mekanizma gerekmediğinden, bakım basittir ve güvenilirlik yüksektir. Sabit destek genellikle çatı yüzeyi ile küçük bir açıda bir açı oluşturur, bu da güneş ışığını etkili bir şekilde emebilir ve yüksek güç üretim verimliliği sağlayabilir. İyi aydınlatma koşullarına ve düşük rüzgara sahip alanlar için sabit destek sistemi ekonomik ve verimli bir seçimdir.

2. ayarlanabilir braket sistemi

Sabit braket sistemi ile karşılaştırıldığında, ayarlanabilir braket sistemi daha yüksek esnekliğe sahiptir. Ana özelliği, fotovoltaik modüllerin eğim açısının mevsimsel değişikliklere veya farklı güneş ışığına göre ayarlanabilmesidir. Bu tip braket sistemi genellikle karmaşık aydınlatma koşullarına sahip çatılar için uygundur ve enerji üretim verimliliğini optimize etmesi gerekir.

Ayarlanabilir braket sistemi iki türe ayrılabilir: manuel ayar ve otomatik ayarlama. Manuel ayar türü, kullanıcının mevsimsel ve hava durumu değişikliklerine göre braketin açısını manuel olarak ayarlamasını gerektirir; Otomatik ayar türü, elektrik üretim verimliliğini en üst düzeye çıkarmak için otomatik olarak mekanik bir cihazdan ayarlanır. Ayarlanabilir parantezlerin avantajı, fotovoltaik modüllerin enerji üretim performansını, özellikle açıların optimize edilmesi gereken alanlar için uygun, gerçek koşullara göre en üst düzeye çıkarabilmeleridir. Ancak, otomatik ayar sisteminin kurulum maliyeti yüksektir ve daha fazla bakım ve yönetim gerektirebilir.

3. Hafif braket sistemi

Hafif braket sistemleri genellikle hafif metal veya plastik malzemeler kullanır ve hafif çatı yapıları veya nispeten zayıf çatılar için uygundur. Bu braket sistemi özellikle düşük yapısal yük taşıma kapasitesine sahip binalar için uygundur. Hafif parantez kullanılarak, çatıdaki yük etkili bir şekilde azaltılabilir ve aşırı kilolu parantezlerin neden olduğu çatı üzerindeki basınç kaçınılabilir.

Bu sistemin avantajları hızlı kurulum, düşük maliyetlidir ve daha sonra yenileme veya genişleme için çok uygundur. Hafif montaj sistemlerinin dezavantajı, ağır görevli montaj sistemleri kadar kararlı olmayabilirler, bu nedenle rüzgar yükleri ve yağmur ve kar gibi çevresel faktörlere özel bir dikkat gösterilmesi gerekmektedir. Hafif montaj sistemleri, hafif çatılar veya karmaşık yapıları olan binalar için ideal bir seçimdir.

4. Yüzen montaj sistemi

Yüzen montaj sistemi, genellikle düz çatılar veya düz çatılar için kullanılan özel bir montaj sistemidir. Geleneksel montaj sistemlerinden farklı olarak, yüzen montaj sistemleri, geleneksel sabitleme yöntemleri aracılığıyla çatıya fotovoltaik modülleri doğrudan sabitlemez, ancak ağırlık veya ağırlık ekleyerek çatıdaki montajı stabilize eder ve genellikle çatıyı delmeyi gerektirmez.

Yüzen montaj sisteminin avantajı, özellikle çatı yapısında büyük değişiklikler yapmak istemeyen binalar için uygun olan çatının bütünlüğüne zarar vermemesidir. Ek olarak, yüzen montaj sistemi oldukça uyarlanabilir ve özellikle uzun süreli değişiklikleri olmayan kiralık binalar veya binalar için çatı yüzeyinin farklı özelliklerine esnek bir şekilde yanıt verebilir. Bununla birlikte, yüzen montaj sistemlerinin sabitlemeleri olmadığından, güçlü rüzgarlara sahip alanlarda kurulum sırasında rüzgar yükü sorunlarına özel dikkat edilmesi gerekmektedir.

5. Track-tipi braket sistemi

Track tipi braket sistemi esas olarak uzun bir yoldan birden fazla fotovoltaik modül taşır. Bu sistem, açı ayarı ve optimizasyonu için fotovoltaik panelleri yolda hareket ettirebilir. Palet tipi braket sistemi, büyük çatı alanına sahip binalar için uygundur ve fotovoltaik panellerin açısını ayarlaması gerekir. Track tipi braketin tasarımı, fotovoltaik panellerin yatay olarak kaymasına izin verir, böylece bileşenlerin yönünü ve açısını ayarlayarak sistemin genel güç üretim verimliliğini daha da iyileştirir.

Track tipi braketin avantajı, farklı çatıların yapısına ve çevre koşullarına uyum sağlamak için daha esnek bileşen ayarı elde edebilmesidir. Bununla birlikte, parça tipi braketin kurulumu ve bakımı nispeten karmaşık ve maliyetlidir. Bu nedenle, bu tür sistem büyük ölçekli ticari veya endüstriyel projeler için daha uygundur ve küçük ölçekli ev fotovoltaik kurulumları için uygun değildir.

6. Katlanır braket sistemi

Katlanır braket sistemi, ihtiyaçlara göre katlanabilen veya açılabilen yenilikçi bir braket sistemidir. Katlanır braket sadece alandan tasarruf etmekle kalmaz, aynı zamanda farklı ışık açılarına uyum sağlamak için gerçek koşullara göre ayarlanabilir. Genellikle açının farklı mevsimlere göre ayarlanması gereken yerler için, özellikle kış veya yaz aylarında ışık farklılıkları olan alanlar için uygundur.

Katlanabilir braket sisteminin en büyük avantajı, farklı güneş koşullarına uyum sağlamak için fotovoltaik panelin açısını farklı zaman dönemlerinde etkili bir şekilde ayarlayabilen esnekliğidir. Katlanabilir tasarımı nedeniyle, katlanabilir braket iyi bir alan kullanımına sahiptir ve sınırlı alana sahip çatı montajı için uygundur. Dezavantajı, kurulum ve ayarlama sırasında otomatik ayar sisteminden daha az uygun olan belirli manuel işlemler gerektirmesidir.

7. Yüksek yoğunluklu fotovoltaik braket sistemi

Yüksek yoğunluklu fotovoltaik braket sistemi, yüksek güç talebi için uygun bir çatı katı fotovoltaik sistemdir. Braketin düzenini optimize eder, fotovoltaik modüller arasındaki boşluğu azaltır ve çatı alanını kullanır. Sistem, verimli enerji üretimi gerektiren ticari ve endüstriyel uygulamalar için uygundur.

Yüksek yoğunluklu parantezlerin avantajı, alanı verimli bir şekilde kullanmaları, çatı alanının sınırlı olduğu durumlar için uygun olması ve birim alan başına enerji üretim kapasitesini artırabilmeleridir. Bununla birlikte, sıkı düzen nedeniyle, bakım sırasında, özellikle temizlik ve incelemede daha fazla dikkat edilmesi gerekmektedir ve bazı operasyonel zorluklar olabilir.

Çatının bir kurmak için uygun olup olmadığını nasıl yargılayabilirsiniz? PV montaj sistemi

Yenilenebilir enerji için küresel talep arttıkça, çatı katı fotovoltaik enerji üretim sistemleri, evlerin ve işletmelerin güneş enerjisini kullanması için kademeli olarak önemli bir yol haline gelmiştir. Bir PV montaj sistemi kurmadan önce, çatının bir PV montaj sistemi kurmak için uygun olup olmadığını değerlendirmek için çok önemli bir adımdır. Farklı çatı türleri yük taşıma kapasitesi, yapısal stabilite, açılar ve boşluk açısından farklılık gösterir, bu nedenle ayrıntılı bir değerlendirme gereklidir.

1. Çatı yapısı ve yük taşıma kapasitesi

Her şeyden önce, çatının yapısı ve yük taşıma kapasitesi, bir PV montaj sisteminin kurulması için uygun olup olmadığını belirlemek için en temel faktörlerdir. Fotovoltaik destek sisteminin kendisi belirli bir ağırlığa sahiptir, özellikle birden fazla fotovoltaik modül takılırken, çatının fotovoltaik destek ve modüllerin ağırlığını desteklemek için yeterli yük taşıma kapasitesine sahip olması gerekir. Genel olarak, çatının yapısal tipi yük taşıma kapasitesini belirler.

Yaygın çatı yapıları ahşap çatılar, beton çatılar, metal çatılar ve karo çatılar bulunur. Farklı çatı malzemelerinin ve yapılarının yük taşıma kapasitesi büyük ölçüde değişir, bu nedenle bir fotovoltaik destek sistemi kurulmadan önce, çatının yük taşıma kapasitesi ayrıntılı olarak değerlendirilmelidir. Ahşap çatılar veya fayans çatıları için, yük taşıma kapasitesi yetersizse, kurulumdan önce takviye gerekebilir. Beton çatılar için, yük taşıma kapasitesi genellikle güçlüdür, ancak çatı yüzeyinde çatlaklar veya başka hasar olup olmadığını kontrol etmek de gerekir.

Ayrıca, çatının tasarım ömrü ve hizmet ömrü de dikkate alınmalıdır. Çatı servis ömrünün sonuna yakınsa, değiştirilmesi veya onarılması gerekebilir, aksi takdirde çatının yaşlanma problemi fotovoltaik braket sistemi takıldıktan sonra braket sisteminin kararsızlığına neden olabilir.

2. Çatının eğimi ve açısı

Çatının eğimi ve açısı, fotovoltaik parantezlerin kurulumu için çok önemlidir. Fotovoltaik braket sisteminin tasarımı, modülün güneş ışığını en büyük ölçüde alabilmesini sağlamak için fotovoltaik modülün eğim açısını çatının eğimine ve açısına göre ayarlar. Çatının eğimi ne kadar büyük olursa, braket sisteminin ayar aralığı ve kurulum yöntemleri o kadar çeşitli olur.

Genel olarak konuşursak, fotovoltaik sistemin optimal kurulum açısı genellikle 15 derece ile 40 derece arasındadır ve spesifik açı coğrafi konuma ve güneş radyasyonuna göre belirlenecektir. Çatının eğimi çok küçük veya çok büyükse, fotovoltaik panelin kurulum açısını ayarlamak için bir açı ayar braketi kullanmak gerekebilir. Ek olarak, çok düz veya eğimli bir çatı, braketin yetersiz stabilitesine neden olabilir, bu nedenle gerçek koşullara göre yapısal takviye gereklidir.

Bazı düz çatılar için, parantez sisteminin montaj açısı, optimum aydınlatma açısına ulaşmak için braketin kendisinin açısı ayarlanarak ayarlanabilirken, eğimli çatılar için braketin kurulum yöntemi çatının eğimine göre belirlenebilir. Kısacası, çatının eğimi ve açısı, fotovoltaik panelin enerji üretim verimliliğini doğrudan etkiler, bu nedenle kurulumdan önce gerçek duruma göre ayrıntılı bir değerlendirme gereklidir.

3. Çatı yönü ve gölgeleme

Çatının oryantasyonu, fotovoltaik enerji üretiminin verimliliğini etkileyen temel faktörlerden biridir. Fotovoltaik modüller için en iyi yönelim güneydir, çünkü Güney, özellikle Kuzey Yarımkürede en çok güneş ışığını alabilir. Güneye bakan çatılar daha fazla güneş radyasyonu elde edebilir, böylece fotovoltaik güç üretim sisteminin genel verimliliğini artırabilir. Doğuya bakan veya batıya bakan çatılar için, enerji üretim verimliliği biraz daha düşük olmasına rağmen, yine de kurulabilir ve belirli bir miktarda güç üretimi elde edebilirler.

Oryantasyona ek olarak, gölgeleme de önemli bir husustur. Çevredeki ağaçlar, binalar, teller ve diğer engeller, fotovoltaik modülün ışınlama alanını etkileyebilir, böylece enerji üretim verimliliğini etkileyebilir. Bu nedenle, çatının bir fotovoltaik braket sistemi kurmak için uygun olup olmadığını değerlendirirken, çevre ortamda engellerin olup olmadığını düşünmek ve fotovoltaik sistemin her türlü evlilik koşullarında mümkün olduğunca fazla güneş ışığı alabilmesini sağlamak gerekir. Birçok engel varsa, ağaçları budama yaparak gölgelemeyi azaltmayı veya braket sisteminin düzenini ayarlamayı düşünebilirsiniz.

4. Çatı yüzeyi koşulu ve malzeme

Çatının yüzey durumu ve malzemesi de fotovoltaik braket sisteminin kurulumunu etkileyen temel faktörlerdir. Farklı çatı malzemeleri, braket sisteminin kurulum yöntemini ve sıkılığını etkileyecektir. Yaygın çatı malzemeleri fayanslar, metal tabakalar, asfalt fayanslar ve beton bulunur. Her malzemenin farklı özellikleri vardır ve farklı braket kurulum yöntemleri gerektirir.

Fayans çatıları için, fotovoltaik braket takarken çatının su geçirmez tabakasına zarar vermekten kaçınmak gerekir, böylece çatıya nüfuz etmeyen bir braket sistemi, ağırlıklı bir braket veya bir kelepçe braketi gibi seçebilirsiniz. Metal çatılar için parantez perforasyon ile sabitlenebilir, bu nedenle kurulum nispeten basittir. Beton çatılar genellikle braketi sabitlemek için genleşme cıvataları veya kimyasal ankrajlar kullanır, ancak çatının yapısının braket sisteminin ağırlığını taşıyıp taşımayacağını doğrulamak gerekir.

Ek olarak, çatı yüzeyinin düzlüğünün de değerlendirilmesi gerekir. Çatı yüzeyinde çatlaklar, dalgalanmalar veya yaşlanma problemleri varsa, bu, braket sisteminin stabilitesini ve uzun süreli servis ömrünü etkileyebilir. Bu nedenle, kurulumdan önce, kırık veya düzensiz alanların olmamasını sağlamak için çatı yüzeyinin denetlenmesi gerekir. Çatının ciddi şekilde hasar gördüğü tespit edilirse, fotovoltaik sistemin kurulması düşünülmeden önce onarılması gerekebilir.

5. Çatı bakımı ve güvenlik

Çatının bakımı ve güvenliği, bir fotovoltaik braket sistemi takılırken dikkate alınması gereken faktörlerden biridir. Fotovoltaik braket sisteminin sıkıca monte edilmesi gerekir, bu nedenle çatının stabilitesi ve güvenilirliğinin sağlanması gerekir. Çatıda çatı batması, çatlama veya sızıntı gibi yapısal problemler varsa, PV montaj sistemini kurmadan önce onarılması gerekir.

Ayrıca, çatının güvenliğinin de değerlendirilmesi gerekir. Kurulum işlemi sırasında, inşaat işçilerinin uygunsuz çalışmanın neden olduğu güvenlik kazalarını önlemek için çatının güvenliğini sağlamaları gerekir. Fotovoltaik destek sistemini kurarken, çatının kurulum ekipmanının ve inşaat işçilerinin ağırlığını taşıyabildiğinden emin olmak gerekir, bu nedenle inşaat işlemi sırasında güvenliği sağlamak için çatının ayrıntılı bir değerlendirmesi gerekir.

Uygun nasıl seçilir PV montaj sistemi Çatı malzemesine göre

PV montaj sistemi, fotovoltaik güç üretim sisteminin temel kısmıdır. Ana işlevi, fotovoltaik modülleri çatıdaki sabitlemek ve stabilitesini ve güvenliğini sağlamaktır. Çatı malzemelerinin seçimi, PV montaj sisteminin tasarım ve kurulum yöntemini doğrudan etkiler. Farklı çatı malzemeleri türleri farklı özelliklere sahiptir. Bu nedenle, fotovoltaik destekleri seçerken, çatı yapısı, yük taşıma kapasitesi, rüzgar direnci ve perforasyonun kolay olup olmadığı gibi faktörler kapsamlı bir şekilde düşünülmelidir.

1. asfalt shingle çatısı

Asfalt shingle çatıları konut binalarında yaygındır ve iyi su geçirmez performans, basit inşaat ve düşük maliyet avantajlarına sahiptir. Bununla birlikte, asfalt shingle çatıları nispeten incedir ve sınırlı yapısal yatak kapasitesine sahiptir. Bu nedenle, bir PV montaj sistemi seçilirken, taşıma kapasitesinin eşleşmesine özel dikkat gösterilmelidir. Asfalt shingle malzemesi yumuşak olduğundan, doğrudan delme su geçirmez tabakaya zarar verebilir ve çatının sızdırmazlığını etkileyebilir.

Asfalt shingle çatıları için, portifik olmayan destek sistemleri genellikle seçilir veya daha az penetrasyonlu destek tipleri kullanılır. Bu destekler, su geçirmez tabakaya zarar vermekten kaçınmak için çatıya nüfuz etmeden özel ağırlık taşıma veya sıkıştırma yöntemleri ile kurulabilir. Yüzen destekler ve ağırlık taşıyan destekler genellikle daha iyi seçimlerdir. Bu tür desteğin kurulumu kolaydır ve çatı yapısına zarar vermez. Daha hafif yüklü çatılar için uygundur.

2. Metal çatı

Metal çatı malzemeleri arasında çelik plakalar, alüminyum plakalar vb. Metal çatıların çatı yapısı genellikle güçlüdür ve büyük yüklere dayanabilir. Bu nedenle, metal çatılar için, doğrudan çatıya cıvatalanmış sabit bir fotovoltaik braket sistemi seçebilirsiniz ve kurulum işlemi nispeten basittir.

Metal bir çatı için bir fotovoltaik braket seçerken, metal malzemenin tipini ve kalınlığını göz önünde bulundurmanız gerekir. Daha kalın metal çatılar için, braket sistemi delinerek doğrudan çatıya sabitlenebilir; Daha ince metal çatılar için, çatıda aşırı basıncı önlemek için ayarlanabilir desteğe sahip bir braket sistemi seçmeniz gerekir. Buna ek olarak, korozyon karşıtı metal braket sistemlerinin kullanımı, fotovoltaik parantezlerin hizmet ömrünü, özellikle deniz kenarında nispeten nemli ortamlara sahip bölgelerde etkili bir şekilde artırabilir.

3. Düz çatı

Düz çatıların özelliği, eğim olmaması ve fotovoltaik modüllerin montajının, braket sisteminin fotovoltaik panellerin açısını ayarlamasını gerektirmesidir. Ticari binalarda ve endüstriyel tesislerde düz çatılar yaygındır. Genellikle beton veya betonarme malzemelerden yapılmıştır ve güçlü yatak kapasitesine sahiptirler. Bu durumda, sabit destekler, ayarlanabilir destekler ve yüzen destekler dahil olmak üzere çeşitli destek sistemleri kullanılabilir.

Düz çatılar genellikle alanda büyük olduğundan ve eğim açısı olmadığından, bir destek sistemi seçerken, belirli kurulum konumuna ve aydınlatma koşullarına göre makul açı ayarlamaları yapmak gerekir. Aydınlatma koşulları nispeten sabitse, sabit bir destek seçilebilir; Aydınlatma açısı mevsimlere göre büyük ölçüde değişiyorsa, ayarlanabilir bir destek seçilebilir, hatta fotovoltaik modülün açısını farklı zamanlarda ayarlamak için izli bir destek sistemi kullanılabilir. Buna ek olarak, düz çatı yapısı genellikle güçlü bir yatak kapasitesine sahip olduğundan, sistemin stabilitesini sağlamak için balast desteği gibi daha ağır bir destek sistemi seçilebilir.

4. Beton Çatı

Beton çatılar yüksek katlı binalarda ve ticari binalarda yaygın olarak kullanılmaktadır. Çok güçlü ve dayanıklıdırlar ve güçlü rüzgar direncine ve yük taşıma kapasitesine sahiptirler. Beton çatılar için, özellikle büyük yüklere dayanabilen ağır hizmet destekleri olmak üzere çeşitli destek sistemi türleri seçilebilir. Destekler için beton çatıların gereksinimleri esas olarak sabitleme yöntemine yansıtılmaktadır. Genel olarak, delikli bir destek sistemi kullanılır, yani destek, fotovoltaik modülün stabilitesini sağlamak için delikleri delerek doğrudan çatıya sabitlenir.

Bir braket seçerken, braket malzemesinin güçlü korozyon direncine sahip olduğundan emin olmak gerekir, çünkü beton çatının nemi yüksektir, bu da metal braketin korozyon problemlerine neden olmak kolaydır. Bu nedenle, paslanmaz çelik veya korozyonla işlenmiş metal braketler daha uygundur. Buna ek olarak, beton çatılara parantez takarken, braketin ve çatı yüzeyinin düzensizliğinin neden olduğu kurulum zorluklarını önlemek için çatı yüzeyinin düzlüğü de dikkate alınmalıdır.

5. Ahşap çatılar

Ahşap çatılar genellikle bazı geleneksel evlerde veya tarihsel değere sahip bazı binalarda kullanılır. Yapıları hafif ve güzeldir, ancak yük taşıma kapasiteleri nispeten zayıftır. Bu nedenle, ahşap çatılar için fotovoltaik braketlerin seçimi, çatı yapısına zarar vermekten veya ahşabın yaşlanmasına ve çürümesine neden olmak için özel bir özen gerektirir. Ahşap çatıyı korumak için çatıda doğrudan delme önlenmelidir.

Ahşap çatılar için, yaygın olarak kullanılan braket tipleri yüzen braket sistemleri veya perforize olmayan braket sistemleridir. Yüzen braket sistemi, çatı yüzeyine nüfuz etmeden ağırlık veya ağırlık ekleyerek braketi çatı üzerindeki braketi sabit bir şekilde sabitleyebilir ve ahşabı nem ve hasardan koruyabilir. Ek olarak, çatı yüzeyi üzerindeki etkiyi azaltmak için kendi kendine dokunma vidaları ve sızdırmazlık malzemelerinin bir kombinasyonu gibi daha az penetrasyona sahip bir braket de seçebilirsiniz.

6. Kiremit çatıları

Fayans çatıları, çoğu iklim için uygun yaygın bir geleneksel çatı tipidir. Kiremit çatıları yapısal olarak güçlüdür, ancak yüzeyleri düzensizdir, bu nedenle karo yüzeyinin düzensizliklerine uyum sağlayabilen bir PV braketi seçmek gerekir. Fayans çatılarının temel sorunu, fayanslara zarar vermeden braketin etkili bir şekilde nasıl sabitleneceğidir.

Fayans çatıları için, kelepçe braketleri veya ağırlıklı braketler genellikle kullanılır. Bu parantez PV modüllerini, fayansları delmeden sıkıştırarak veya ağırlıklandırarak çatı üzerine monte eder. Kelepçe braket sistemi, braketin stabilitesini sağlarken çatı yüzeyine zarar vermekten kaçınabilir. Ek olarak, fayans çatılarının montajı, nem penetrasyonunu önlemek için sızdırmazlığa dikkat gerektirir.

Çatı için Tasarım Gereksinimleri PV montaj sistemi

Güneş fotovoltaik enerji üretim sisteminin temel bir bileşeni olarak Çatı PV montaj sistemi Çatıdaki fotovoltaik modülleri sabitlemenin önemli sorumluluğunu taşır. Destek sisteminin tasarımı sadece modüllerin istikrarını ve güvenliğini değil, aynı zamanda uzun vadeli güvenilirliğini ve verimliliğini de sağlamalıdır. Çatı katı fotovoltaik destek sisteminin tasarım gereksinimleri, yük analizi, yapısal stabilite, rüzgar ve kar direnci tasarımı, su geçirmez performans, kurulum kolaylığı vb.

1. Rulman kapasitesi ve yük analizi

Çatı katı fotovoltaik destek sistemi, fotovoltaik modüllerin ağırlığına ve dış çevre yüklerinin (rüzgar yükleri, kar yükleri vb.) Ağırlığına dayanabilmelidir. Tasarım sırasında, destek sisteminin aşırı yüklenmemesini sağlamak için çatının taşıma kapasitesinin ayrıntılı bir analizi gereklidir. Desteği tasarlarken, yük hesaplaması, sistemin stabilitesini sağlamak için çatı tipi, destek malzemesi ve fotovoltaik modüllerin ağırlığı gibi faktörlere göre yapılmalıdır.

Yük analizinin statik yükleri ve dinamik yükleri dikkate alması gerekir. Statik yükler fotovoltaik modüllerin ağırlığını içerirken, dinamik yükler esas olarak rüzgar, kar basıncı ve depremler gibi faktörlerden gelir. Rüzgar yükü, özellikle bölgedeki yüksek rüzgar hızı veya güçlü rüzgarı olan yerlerde çatı fotovoltaik braket sisteminin stabilitesini etkileyen önemli bir faktördür. Braket tasarımı, rüzgar basıncının etkisini dikkate almalı ve tasarımda gerekli takviyeyi gerçekleştirmelidir.

2. Yapısal stabilite ve rüzgar direnci

Çatı fotovoltaik braket sistemi, şiddetli hava koşulları, özellikle güçlü rüzgarlar altında çeşitli dış kuvvetlere direnmek için yeterli yapısal stabiliteye sahip olmalıdır. Braket sisteminin tasarımı, braket ile fotovoltaik modül ile çatı arasındaki bağlantıyı ve malzemenin mukavemetini ve tokluğunu dikkate almalıdır. Rüzgar yükü, özellikle güçlü rüzgarları olan bazı bölgelerde tasarımda önemli bir faktördür. Fotovoltaik braket sistemi, braketin düşmesini veya fotovoltaik modülün rüzgarlı havalarda hasar görmesini önlemek için yeterli rüzgar direnci sağlamalıdır.

Braketin rüzgar direnci tasarımı, farklı bölgelerdeki rüzgar hızı, rüzgar basıncı ve çatı yönünü dikkate alarak ve uygun braket malzemesini ve yapısını seçerek belirli özellikleri takip etmelidir. Braket sisteminin rüzgar yükünün etkisi altında iyi bir stabilite koruyabilmesini sağlamak için tek sütunlu braketler ve çift sütunlu braketler gibi yaygın braket yapılarının çatının gerçek durumuna göre tasarlanması gerekir.

3. Korozyon karşıtı ve hava durumu direnci

Çatıdaki fotovoltaik braket sisteminin uzun süre dış ortama maruz kalması gerektiğinden, malzemelerinin korozyon direnci ve hava direnci çok önemlidir. Özellikle nem, tuz spreyi ve ağır kirliliği olan alanlarda, braket sisteminin korozyon direnci belirli standartları karşılamalıdır. Alüminyum alaşımı, paslanmaz çelik ve galvanizli çelik gibi yaygın braket malzemeleri iyi korozyon direncine sahiptir.

Tasarım yaparken, braketin yüzey işleminin de çevresel faktörleri dikkate alması gerekir. Örneğin, kıyı bölgelerinde tuz spreyi korozyon direnci olan malzemeler seçilmelidir, daha fazla yağmurlu bölgelerde, rasta tasarımı için özel dikkat gösterilmelidir. Braketin konektörler, cıvatalar ve diğer kısımları da braketin servis ömrünü uzatmak ve uzun süreli kullanım sırasında stabiliteyi sağlamak için korozyon önleme tedavisi için de dikkate alınmalıdır.

4. Su geçirmez tasarım

Çatı fotovoltaik braket sisteminin tasarımı, kurulum sırasında çatıdaki gereksiz sızıntı risklerini önlemek için çatının su geçirmez katmanının hasar görmemesini sağlamalıdır. Özellikle geleneksel karo çatılarda ve asfalt karo çatılarında, braket çatının hasarını önleyecek şekilde monte edilmelidir ve penetran braket, çatının su geçirmez performansını sağlamak için profesyonel sızdırmazlık malzemeleri ile güçlendirilmelidir.

Püskürten olmayan braket sistemi, su geçirmez tasarımda önemli bir yöndür. Bu braket sistemi, çatı yüzeyine nüfuz etmeden ağırlıklandırarak veya sıkıştırarak fotovoltaik modülleri çatıya sıkıca kurar ve çatı su geçirmez tabakaya zarar verir. Yüzen braket sistemi, su geçirmez yüksek gereksinimlere sahip çatılar için de uygun bir seçenektir. Çatıda delikleri bırakmaktan kaçınabilir, böylece çatının bütünlüğünü ve su geçirmezliğini koruyabilir.

5. Kurulum kolaylığı ve sürdürülebilirliği

Çatı fotovoltaik braket sisteminin tasarımı, kurulum ve sonraki bakım ihtiyaçlarının rahatlığını da dikkate almalıdır. Braket sisteminin kurulumu, kurulum süresini ve emek yoğunluğunu azaltmak ve kurulum maliyetlerini azaltmak için mümkün olduğunca basitleştirilmelidir. Tasarım yaparken, braketin bileşenlerinin taşınması, taşıması ve montajı kolay olmalı, yerinde işleme ve inşaat sırasında sıkıcı işlemleri azaltmalıdır.

Buna ek olarak, braket sisteminin gelecekte bakımı ve denetlenmesi de kolay olmalıdır. Uzun süreli kullanım sırasında, fotovoltaik modüller toz ve kir nedeniyle enerji üretim verimliliğini etkileyebilir, bu nedenle braket sisteminin personelin temizlenmesi, denetlenmesi ve sürdürülmesi için yeterli alan bırakması gerekir. Tasarım yaparken, kurulumdan sonra fotovoltaik modüllerin temizlenmesi ve bakımı için yeterli alan olduğundan emin olmak için braketler arasındaki boşluk dikkate alınmalıdır.

6. Sistem uyumluluğu

Fotovoltaik braket sisteminin tasarımı da fotovoltaik modüllerle uyumluluğu dikkate almalıdır. Farklı markaların ve modellerin PV modülleri boyut, ağırlık, vb. Değerlik gösterir, bu nedenle braket sisteminin çeşitli PV modüllerini desteklemek için belirli bir uyarlanabilirliğe sahip olması gerekir. Aynı zamanda, braket bağlantı yöntemi, braket ve modül arasındaki uyumsuzluk nedeniyle modülün gevşetilmesini veya yer değiştirmesini önlemek için PV modülü ile güvenilir bir bağlantı sağlamalıdır.

Büyük ölçekli PV enerji üretim sistemleri için, parantez sisteminin tasarımı, tüm PV enerji üretim sisteminin verimli çalışmasını sağlamak için invertörler, kablolar ve izleme sistemleri gibi diğer bileşenlerle koordinasyonu da dikkate almalıdır. Büyük ölçekli projelerde, braket sisteminin tasarımı, sonraki genişleme ve yükseltmeleri kolaylaştırmak için entegrasyonu ve modülerliği dikkate almalıdır.

Çatı fotovoltaik braketi fotovoltaik panellerin stabilitesini ve güvenliğini nasıl sağlar?

Çatı fotovoltaik braket sistemi, fotovoltaik enerji üretim sisteminin vazgeçilmez bir parçasıdır. Fotovoltaik panelleri güvenli ve stabil bir şekilde çatıda sabitleme görevini taşır. Fotovoltaik braket sadece fotovoltaik bileşenlerin sabitlenmesini sağlamakla kalmayıp, aynı zamanda sistemin uzun süreli güvenliğini ve stabil çalışmasını sağlamak için rüzgar, yağmur ve kar gibi dış çevresel faktörlerle de etkili bir şekilde ilgilenmelidir. Braket sisteminin tasarımı ve kurulumu, fotovoltaik panellerin stabilitesini ve güvenliğini doğrudan etkiler.

1. Braket ve çatı arasındaki bağlantıyı güçlendirin

Çatı fotovoltaik braket sisteminin tasarımı önce braket ve çatı arasında güvenilir bir bağlantı olmasını sağlamalıdır. Sabit bir braket, ayarlanabilir bir braket veya yüzer bir braket olsun, bağlantının sıkılığını ve stabilitesi, fotovoltaik bileşenlerin güvenliğini doğrudan etkiler. Braket sistemini çatıya bağlamanın genellikle iki yolu vardır: delikli ve mükemmel olmayan. Delikli braket çatıya cıvatalarla sabitlenir. Bu yöntem, metal çatılar ve beton çatılar gibi katı malzemelere sahip çatılar için uygundur; Partılmamış braket, çatının su geçirmez tabakasına zarar vermekten kaçınmak için asfalt karolar ve fayanslar gibi çatılar için uygun olan ağırlık veya sıkıştırma ile monte edilirken.

Parantez sisteminin cıvatalar, tokalar ve basınç plakaları gibi bağlantı kısımları, braket ve çatı arasındaki bağlantı mukavemetini arttırmak için genellikle paslanmaz çelik ve alüminyum alaşım gibi korozyona dayanıklı malzemelerden yapılmıştır. Rüzgar yükleri, şiddetli kar veya depremler gibi dış kuvvetlerin etkisi altında, bu bağlantı parçaları, fotovoltaik panellerin çatıya sıkıca monte edilmesini sağlamak için dış kuvvetleri etkili bir şekilde iletebilir ve dağıtabilir ve gevşek bağlantılardan dolayı düşen veya değişen fotovoltaik panellerin güvenlik tehlikelerinden kaçınabilir.

2. Rüzgar direncini geliştirin

Rüzgar, özellikle güçlü rüzgarlara sahip bölgelerde, çatı fotovoltaik braket sistemlerinin stabilitesini etkileyen ana faktörlerden biridir. Fotovoltaik panellerin stabilitesini sağlamak için braket sisteminin yeterli rüzgar direncine sahip olması gerekir. Tasarım yaparken, parantez sistemi rüzgar yükünü rüzgar seviyesi, çatı yönü ve çevredeki binaların etkisi gibi faktörlere göre hesaplamalıdır. Braketin malzemesi ve yapısı, rüzgar hızı yüksek olduğunda yer değiştirmeyi veya düşmeyi önlemek için güçlü rüzgarların etkisine dayanabilmelidir.

Braket sisteminin rüzgar direnci tasarımı, braketin rüzgar direncinin arttırılmasını, braketin eğim açısını makul bir şekilde tasarlamayı ve çatı ile sabit bağlantının güçlendirilmesini içerir. Güçlü rüzgarlara sahip bazı bölgelerde, güçlendirilmiş braket yapıları genellikle sistemin rüzgar direncini iyileştirmek için braketin ağırlığını ve boyutunu arttırmak için kullanılır. Rüzgarın ürettiği yüzdürme veya itme işleminin fotovoltaik panelleri etkilemesini önlemek için, braket tasarımının, güçlü rüzgarlarda stabil bir şekilde çalışabilmelerini sağlamak için fotovoltaik panellerin düzen ve kurulum açısını dikkate alması gerekir.

3. Kar yükü direncini düşünün

Soğuk alanlarda veya karlı ortamlarda, fotovoltaik braket sistemi de iyi kar yükü direncine sahip olmalıdır. Kar birikimi sadece fotovoltaik modüllerin ağırlığını arttırmakla kalmaz, aynı zamanda braket üzerinde basınca neden olabilir, özellikle çatı küçük bir eğim açısı olduğunda, kar tabakasının birikmesi kolaydır ve braket üzerindeki yükü arttırır. Bu nedenle, braketin tasarımı, kar birikiminin baskısını ve çatının taşıma kapasitesini dikkate almalıdır.

Fotovoltaik braket sisteminin kar direncini artırmak için, tasarım temelini arttırmak, braket aralığını arttırmak için kullanılabilir, vb. Aynı zamanda, braketin malzemesinin de deformasyon veya hasar olmadan uzun süreli kar basıncına dayanmak için yeterli dayanıklılığa sahip olması gerekir. Özellikle yüksek enlem alanlarında veya karlı alanlarda, braket sisteminin kar direnci tasarımı, fotovoltaik panellerin stabilitesini sağlamada önemli bir faktördür.

4. Fotovoltaik panellerin hareketini ve eğilmesini önleyin

Fotovoltaik parantezlerin stabilitesi, fotovoltaik panellerin kurulumdan sonra herhangi bir yatay veya dikey yönde hareket etmemesini veya eğilmemesini sağlamalıdır. Braket sisteminin yapısal tasarımı, fotovoltaik panellerin rüzgar, titreşim veya diğer dış kuvvetlerin fotovoltaik panellerin gevşemesine veya eğilmesine neden olmasını önlemek için sıkıca sabitlenmesini sağlamalıdır. Braketi takarken, braketin her bağlantı noktasının sağlam olduğundan ve fotovoltaik panelle sabitleme yönteminin uygun olduğundan emin olun.

Yaygın braket sabitleme yöntemleri, fotovoltaik panelin rüzgar veya titreşim altında hareket etmesini etkili bir şekilde önleyebilen kenetleme, sıkıştırma ve cıvata sabitlemesini içerir. Ek olarak, fotovoltaik panelin montaj açısının, dış ortamın fotovoltaik panel üzerindeki etkisini azaltmak ve stabilitesini ve enerji üretim verimliliğini artırmak için bölgenin aydınlatma koşullarına ve hava koşullarına göre makul bir şekilde ayarlanması gerekmektedir.

5. Aşırı sıcaklık değişikliklerini önleyin

Fotovoltaik modüller, özellikle büyük sıcaklık farklılıkları olan alanlarda, uzun süreli kullanım sırasında sıcaklık değişikliklerinden etkilenecektir. Sıcaklık değişiklikleri fotovoltaik panellerin genişlemesine veya büzülmesine neden olabilir, böylece fotovoltaik panellerin stabilitesini etkileyebilir. Bu durumdan kaçınmak için, fotovoltaik braketin tasarımı belirli bir sıcaklık uyarlanabilirliğine sahip olmalı ve braketin yapısal stabilitesini çeşitli iklim koşullarında koruyabilmesini sağlamak için yüksek sıcaklık ve düşük sıcaklığa dayanıklı malzemeler kullanmalıdır.

Aynı zamanda, braket sisteminin kurulum yöntemi, termal genleşme ve kasılma faktörlerini dikkate almalıdır. Örneğin, fotovoltaik panelin fotovoltaik panelin hasarına veya düşmesine neden olan aşırı stresten kaçınmak için fotovoltaik panelin sıcaklık değişiklikleri nedeniyle hafifçe genişlemesine ve büzülmesine izin vermek için braket ve fotovoltaik panel arasında yeterli alan olmalıdır.

6. Korozyon karşıtı ve dayanıklılık

Çatı fotovoltaik braket sisteminin uzun süre dış ortama maruz kalması gerekir, bu nedenle korozyon karşıtı performansı çok önemlidir. Braket malzemesi, braketin mukavemetini ve stabilitesini etkileyen nem ve tuz spreyi gibi ortamlarda korozyonu önlemek için iyi korozyon direncine sahip olmalıdır. Yaygın korozyona dayanıklı malzemeler arasında paslanmaz çelik, alüminyum alaşımı, galvanizli çelik vb.

Braket sisteminin yüzey işlemi de korozyon karşıtı bir rol oynar. Örneğin, püskürtme, anodizasyon ve diğer tedavi yöntemlerinin kullanımı, braket yüzeyinin korozyon direncini iyileştirebilir, braket sisteminin uzun süreli kullanım sırasında her zaman iyi bir performansı korumasını ve korozyon nedeniyle fotovoltaik panelden gevşemekten veya düşmekten kaçınabilir.

7. Bakım ve onarım

Fotovoltaik braket sisteminin tasarımı sadece fotovoltaik panelin stabilitesini ve güvenliğini sağlamakla kalmayıp, aynı zamanda sonraki bakım ve onarımı da dikkate almalıdır. Tasarım sırasında, parantez sisteminin fotovoltaik sistemin servis ömrünü uzatmak için temizlenmesi, incelemesi ve onarılması kolay olmalıdır. Personelin günlük bakımda çalışmasını kolaylaştırmak ve daha sonraki bakım çalışmaları üzerindeki mantıksız braket tasarımının etkisini önlemek için fotovoltaik modüller ve braket arasında yeterli alan kalmalıdır.

Aynı zamanda, braket tasarımı, fotovoltaik panelin enerji üretim verimliliğini etkileyen toz veya su birikiminden kaçınmalıdır. Parantez sisteminin, parantez yüzeyinde veya fotovoltaik sistemin çalışma verimliliğini etkileyen fotovoltaik panelin etrafında aşırı kir birikmesini önlemek için temizlenmesi kolay bir yapıya tasarlanması gerekir.

PV nasıl bağlanır m Çatı yapısına sayıslama sistemi

PV montaj sistemi, güneş enerjisi üretim sisteminin vazgeçilmez bir parçasıdır, bu da fotovoltaik panelleri çatıda veya yere sıkıca takmaktan sorumludur. Destek sistemi ile çatı yapısı arasındaki bağlantı yöntemi, fotovoltaik sistemin stabilitesini, güvenliğini ve uzun vadeli güvenilirliğini doğrudan belirler. Doğru bağlantı yöntemi, rüzgar, yağmur ve kar gibi aşırı hava koşullarında destek sisteminin sabit çalışmasını sağlayabilir. Farklı çatılar, destek sisteminin sıkılığını ve koruma performansını sağlamak için farklı bağlantı yöntemleri gerektirir.

1. Ahşap çatı ve PV montaj sistemi arasındaki bağlantı

Ahşap çatılar genellikle ahşap kirişlerden ve ahşap tahtalardan oluşur ve yük taşıyan yapı nispeten hafiftir. Fotovoltaik destekler takılırken, ahşap yapısı nispeten yumuşak ve oldukça değişken olduğu için bağlantı yöntemi seçimine özel dikkat gösterilmelidir. Genel olarak, ahşap çatıların bağlantı yöntemi esas olarak çatıya nüfuz eden cıvatalar veya özel sabitleme braketleri ile monte edilir.

Ortak bağlantı yöntemleri aşağıdakileri içerir:

Penetrasyon bağlantısı: Bu yöntem, braketi ahşap kirişlere veya ahşap çatının ahşap tahtalarına delikler açarak sabitlemek ve takviye için genleşme cıvataları veya kimyasal ankrajlar kullanmaktır. Çatıya nüfuz ederken, su geçirmez tabakanın hasar görmemesi gerektiğine dikkat edilmelidir. Kurulum sırasında, yağmur suyunun nüfuz etmesini önlemek için delikler sızdırmazlık malzemeleri (su geçirmez contalar gibi) ile doldurulmalıdır.

Püskürten olmayan braket sistemi: Çatı su geçirmez katmana zarar vermek istemediğiniz bazı durumlar için, püskürten olmayan bir braket sistemi seçebilirsiniz. Bu sistem, çatıdaki braketi sıkıştırma veya ağırlıklandırarak sabitler ve çatıda delme delikleri gerektirmez, bu nedenle su geçirmez tabakayı etkilemez. Bu yöntem ahşap çatılar için daha kolay olsa da, ahşap çatıların yük taşıma kapasitesinin dikkate alınması gerekmektedir.

Ahşap çatılara fotovoltaik braketler takarken, her bir braket sabitleme noktasının taşıma kapasitesinin, tahtasının bozulması veya yaşlanması nedeniyle braketin gevşemesini önlemek için ahşap çatının yapısal kapasitesine uygun olduğundan emin olun.

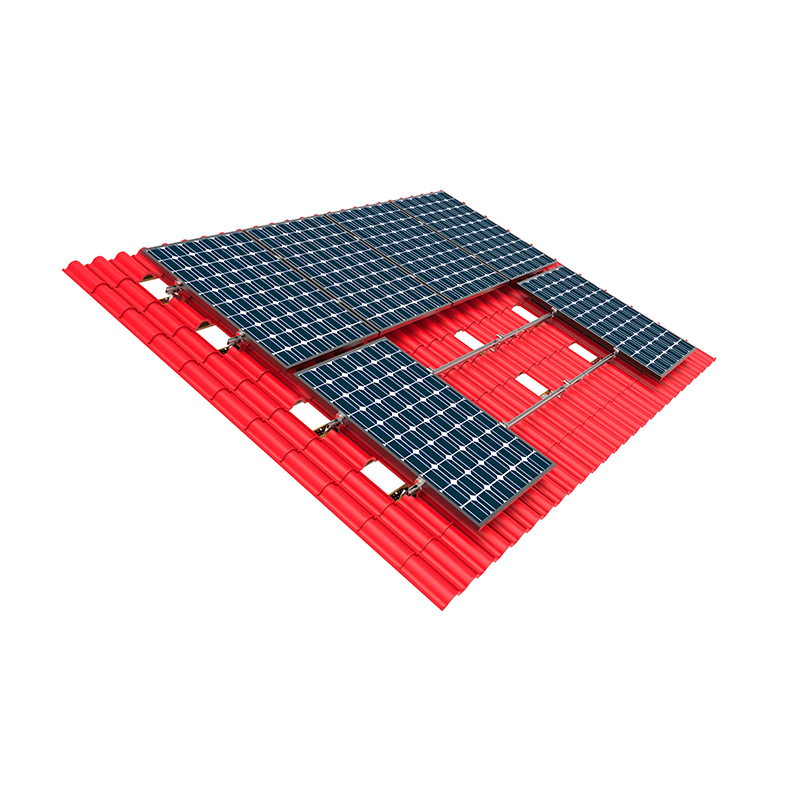

2. Kiremit Çatı ve Fotovoltaik Braket Sistemi Arasındaki Bağlantı

Fayans çatılarının bağlantısı nispeten karmaşıktır ve fayans tipi ve çatının yapısı, braket sisteminin tasarımında dikkate alınmalıdır. Fayans çatıları genellikle bir fayans tabakası ve altında ahşap bir yapı veya beton tabakadan oluşur. Fotovoltaik braketler takarken, çatı sızıntılarını önlemek için çatı su geçirmez tabakaya zarar vermekten kaçınmak için özel dikkat gösterilmelidir.

Ortak bağlantı yöntemleri şunları içerir:

Penetrasyon Bağlantı: Bu, braketi delikleri delerek çatının altında yatan yapıya bağlamanın bir yöntemidir. Braket, fotovoltaik sistemin stabilitesini sağlamak için ahşap kirişlere veya çatının beton tabakasına cıvatalarla bağlanır. Kurulum sırasında, çatının su geçirmez performansının etkilenmemesini sağlamak için penetrasyon deliklerinin su geçirmez olması gerekir. Su geçirmez pedler, sızdırmazlık halkaları veya diğer su geçirmez malzemeler genellikle delikleri doldurmak için kullanılır.

Püskürten olmayan braket sistemi: Püskürten olmayan braket sistemi genellikle fayansları sıkıştırarak veya ağırlık kullanarak braket sistemini sabitler. Bu yöntem, fayanslara ve su geçirmez katmanlara zarar vermekten kaçınır ve çatı yapısına zarar vermek veya büyük ölçekli değişiklikler yapmak istemediğiniz durumlar için uygundur.

Fayans çatıları için, braket sisteminin tasarımı, ağırlığın her braketin kurulum yerine eşit olarak dağıtılmasını sağlamak için fayans türünü ve kalınlığını ve çatının yapısal yatak kapasitesini dikkate almalıdır.

3. Metal çatılar ve fotovoltaik braket sistemleri arasındaki bağlantı

Metal çatılar genellikle hafiflikleri, dayanıklılıkları ve kolay kurulumları nedeniyle endüstriyel ve ticari binalarda kullanılır. Metal çatıların kurulumu ve bakımı nispeten basittir ve fotovoltaik parantezlerin bağlantı yöntemleri nispeten çeşitlidir. Metal çatılar için yaygın malzemeler arasında çelik plakalar, alüminyum plakalar, vb.

Ortak bağlantı yöntemleri şunları içerir:

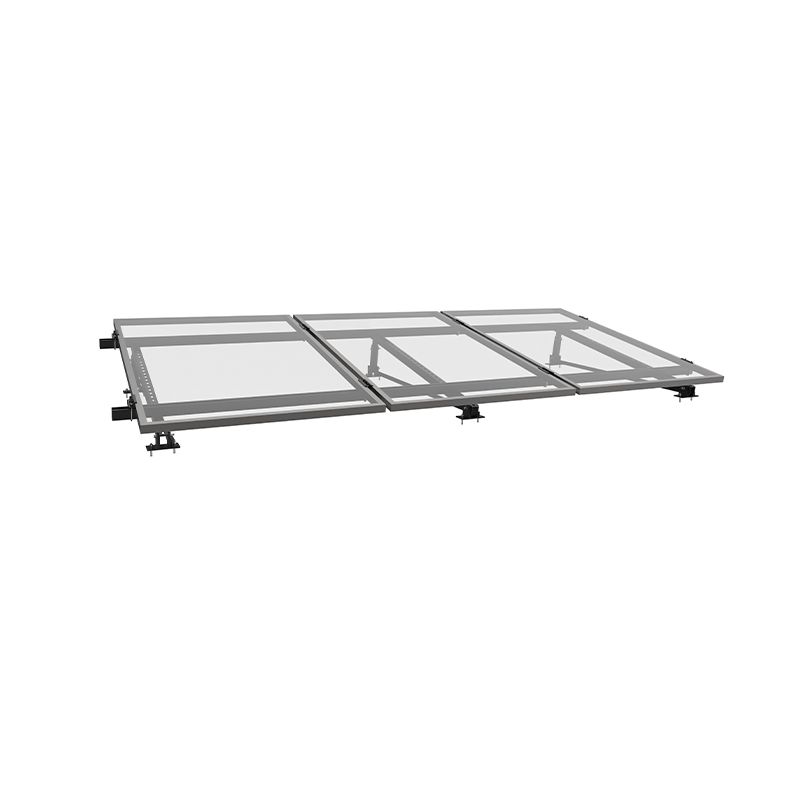

Penetrasyon bağlantısı: Metal çatılarda, braket çatının metal tabakasına nüfuz ederek çatı yapısına bağlanır. Metal çatıların güçlü yük taşıma kapasitesi nedeniyle, penetrasyon bağlantıları genellikle çok kararlıdır. Yağmur suyunun çatıya nüfuz etmesini önlemek için delikleri doldurmak için su geçirmez malzemeler (su geçirmez contalar gibi) kullanın.

Penetrasyon olmayan bağlantı: Metal çatıya zarar vermek istemiyorsanız, penetrasyon olmayan bir braket sistemi seçebilirsiniz. Bu tip braket sistemi, metal çatıyı sıkıştırarak braketi sabitler veya ağırlık, manyetik emiş, vb. Göreve göre sabitler. Bu şekilde, braketin delikleri yumruklaması veya çatı yüzeyine nüfuz etmesi gerekmez, bu nedenle çatının su geçirmez performansını etkilemez. Çatıda hasar gerektirmeyen fotovoltaik kurulum projeleri için uygundur.

Metal çatılar güçlü rüzgar direncine ve yatak kapasitesine sahiptir, bu nedenle braket sisteminin tasarımı sistemin stabilitesini sağlamak için daha esnek bir bağlantı yöntemi benimseyebilir.

4. Beton çatı ve fotovoltaik braket sistemi arasındaki bağlantı

Beton çatılar genellikle yapısal olarak stabildir ve güçlü yük taşıma kapasitesine sahiptir, bu nedenle daha ağır fotovoltaik braket sistemleri monte etmek için uygundur. Beton çatılar endüstriyel ve ticari binalarda yaygındır. Fotovoltaik braketler takılırken, parantezler genleşme cıvataları, kimyasal ankrajlar veya diğer takviye önlemleri ile sabitlenebilir.

Ortak bağlantı yöntemleri şunları içerir:

Penetrasyon sabitleme: Beton çatılar, genişleme cıvataları veya kimyasal ankrajlar yoluyla braketi beton tabakaya sabitleyebilir. Bu yöntem genellikle çok kararlıdır ve büyük yüklere dayanabilir. Penetrasyon bağlantısı yaparken, yağmur suyunun sızmasını önlemek için deliklerin kapatılmasını ve su geçirmez olmasını sağlamak gerekir.

Penetrasyon Sıkıştırma: Delikleri delmek istemediğiniz veya binaya büyük ölçekli hasar vermek istemediğiniz bazı durumlar için, penetrasyon olmayan bir braket sistemi seçebilirsiniz. Bu sistem genellikle ağırlık veya sıkıştırarak çatıdaki braketi stabilize eder.

Beton çatılar için, braketin kurulumunun yük taşıyan problem hakkında çok fazla endişelenmesine gerek yoktur, ancak aşırı lokal basınç nedeniyle çatı malzemesine zarar vermek için braket ve çatı arasındaki temas kısmına özel dikkat gösterilmelidir.

5. Fotovoltaik parantezleri çatılara bağlamak için önlemler

Tüm çatı türlerinin kurulumunda, fotovoltaik braket ve çatı arasındaki bağlantı sadece braketi stabilize etmek değil, aynı zamanda sistemin uzun süreli stabilitesini ve güvenliğini sağlamaktır. Aşağıdaki noktalar, kurulum sırasında özel dikkat gerektiren konulardır:

Su geçirmez arıtma: Hangi bağlantı yöntemi seçilirse seçilirse seçilirse, çatının su geçirmez katmanının hasar görmemesini sağlamak gerekir. Penetrasyon bağlantısı için, bağlantı deliği etrafındaki su geçirmez performansın sağlam olduğundan emin olmak için sızdırmazlık halkaları ve su geçirmez contalar gibi malzemeler kullanılmalıdır.

Yük ve yatak kapasitesi: Her çatı farklı bir yük taşıma kapasitesine sahiptir. Kurulurken, çatının yük taşıma gereksinimlerine göre uygun bağlantı yöntemini seçmeniz gerekir. Özellikle birden fazla fotovoltaik modül takarken, çatı yapısının fotovoltaik panellere, parantezlere ve harici çevresel yüklere (rüzgar yükleri, kar yükleri vb.) Dayanabileceğinden emin olmanız gerekir.

Güvenlik: Kurulum işlemi sırasında, kararlı bir bağlantı sağlamak için tüm konektörler, cıvatalar ve fındıklar sıkılaştırılması gerekir. Buna ek olarak, braket ve çatı arasındaki bağlantı noktaları, uzun süreli operasyon sırasında gevşeme veya hasar olmadığından emin olmak için düzenli olarak kontrol edilmelidir.

Çatı fotovoltaik braket sisteminin kurulum işlemi

Çatı fotovoltaik braket sistemi, fotovoltaik modülleri çatıya sıkıca takmanın temel görevini taşıyan fotovoltaik güç üretim sisteminin önemli bir parçasıdır. Kurulum işlemi, fotovoltaik sistemin stabilitesini, verimliliğini ve güvenliğini doğrudan etkiler. Standart bir çatı fotovoltaik braket kurulum işlemi genellikle planlama ve tasarım, parantez kurulumu, fotovoltaik modül kurulumu ve sistem kablolarını içerir.

1. Kurulumdan önce hazırlık

Fotovoltaik braket sistemini kurmadan önce ayrıntılı saha araştırması ve planlama gereklidir. Kurulumdan önce, çatının yük taşıma kapasitesinin gereksinimleri karşıladığından emin olmak için önce çatının yapısının kontrol edilmesi gerekir. Çatı tipi, eğim açısı, yüzey malzemesi vb. Ayrıntılı kayıtlar, braket sisteminin tasarımı ve kurulumu için bir temel sağlamak için yapılır.

Çatı fotovoltaik braketin tasarımının, çatının gerçek durumuna göre ayarlanması gerekir. Örneğin, metal çatılar, fayans çatıları, asfalt karo çatıları vb. Gibi farklı çatılar için vb. Braket sisteminin kurulum yöntemi farklı olabilir. Fotovoltaik sistemin güneş ışığını en iyi açıda alabilmesini ve stabiliteyi sağlayabilmesini sağlamak için tasarım işlemi sırasında fotovoltaik modüllerin sayısı, düzeni, açısı ve kurulum aralığı da dikkate alınmalıdır.

2. Parantez sisteminin seçimi ve taşınması

Çatının belirli durum ve tasarım gereksinimlerine göre uygun bir braket sistemi seçin. Braket sistemi genellikle taban braketi, konektörler ve açı ayar cihazları gibi bileşenleri içerir. Çatı malzemesine bağlı olarak, delikli braketler, mükemmel olmayan braketler (ağırlıklı braketler gibi), yüzen braketler vb. Gibi birçok parantez sistemi türü vardır. Braket sisteminin malzemeleri genellikle alüminyum alaşım, paslanmaz çelik, galvanizli çelik vb.

Braket sistemi belirlendikten sonra, bir sonraki adım braket bileşenlerinin taşınmasıdır. Parantez sisteminin farklı projelere göre özelleştirilmesi gerektiğinden, ulaşım sırasında, taşıma sırasında hasar veya deformasyonu önlemek için parantez bileşenlerinin güvenliği sağlanmalıdır. Kurulum ekibinin, aksesuarların tamamlandığından ve hasarlı bileşenleri değiştirmesini veya onarmasını sağlamak için tüm braket bileşenlerini önceden kontrol etmesi gerekir.

3. Braket temelini kurun

Braketin kurulum işlemindeki ilk adım, braket temelini kurmaktır. Farklı çatılar için, braket temelinin kurulum yöntemi farklıdır. Beton çatılar için, braketi genleşme cıvataları veya kimyasal ankrajlarla çatıya sabitlemek için delikli parantez kullanılabilir. Fayans çatıları veya asfalt fayans çatıları için mükemmel olmayan braket sistemleri kullanılabilir. Bu tip braket, çatı su geçirmez tabakaya zarar vermekten kaçınmak için fotovoltaik braketi ağırlıklandırarak veya sıkıştırarak sabitler.

Destek temelini kurarken, destek temelinin doğru bir şekilde konumlandırıldığından ve fotovoltaik modüllerin ve dış ortamın (rüzgar yükü, kar yükü vb.) Yüklerine dayanabileceğinden emin olun. Yükleyicinin, fotovoltaik modüllerin stabilitesini sağlamak için destek aralığının çok büyük veya çok küçük olmasını önlemek için desteğin tasarım çizimlerine göre desteğin kurulum konumunu doğru bir şekilde ölçmesi gerekir.

Destek temeli kurulduktan sonra, desteğin eğilmesini veya eşitsizliğini önlemek için her desteğin önceden belirlenmiş açı ve konumda stabil bir şekilde kurulabilmesini sağlamak için yataylığı ve dikeyliği kontrol etmek gerekir.

4. Destek sütunlarını ve kirişlerini yükleyin

Destek temeli kurulduktan sonra, bir sonraki adım destek sütunlarını ve kirişleri kurmaktır. Destek sütunu, genellikle alüminyum alaşım veya paslanmaz çelikten yapılmış destek fotovoltaik modülünün ana kısmıdır. Sütunu takarken, sütunun çatı temeline sıkıca bağlanması gerekir ve fotovoltaik modülün güneş ışığını en iyi açıda alabilmesini sağlamak için fotovoltaik modülün eğim açısına göre sütunun yüksekliğinin ayarlanması gerekir.

Sütunu yüklerken, her sütunun dikey ve kararlı olduğundan emin olmak için düz ayar için seviye ve çekül ölçer kullanılmalıdır. Sütun yüklendikten sonra, ışın daha sonra kurulmalıdır. Işın işlevi, sütunları kararlı bir destek çerçevesi oluşturmak için bağlamaktır. Kirişler genellikle hızlı kilitleme ile bağlanır, bu da kurulum işlemini daha kolay ve daha verimli hale getirir.

Sütunlar ve kirişler arasındaki bağlantı, braket sisteminin tasarımına bağlı olarak cıvatalanabilir veya yakalanabilir. Kurulum işlemi sırasında, daha sonra kullanımda gevşeme veya güvenlik tehlikelerini önlemek için tüm cıvatalar ve çıtçıtlar sıkılmalıdır.

5. Fotovoltaik panelleri takma

Braket çerçevesi oluşturulduktan sonra, fotovoltaik panel montaj aşaması başlar. Fotovoltaik paneller genellikle parantezlere sabitlenerek monte edilir. Her fotovoltaik panelin kurulum konumu ve yönü tam olarak tasarım gereksinimlerine uygun olmalıdır. Fotovoltaik panel ve braket arasındaki bağlantı genellikle kelepçeler veya cıvatalarla sabitlenir.

Fotovoltaik panelleri takarken, yükleyici, fotovoltaik panellerin yönünün ve açısının eğri veya eşit olmayan fotovoltaik panelleri önlemek için tasarım gereksinimlerini karşıladığından emin olmalıdır. Kurulum işlemi sırasında, hava sirkülasyonuna izin vermek, sıcaklık artışını azaltmak ve fotovoltaik panellerin uzun süreli ve verimli çalışmasını sağlamak için fotovoltaik paneller arasında uygun boşluklar bırakılmalıdır.

Fotovoltaik paneller takıldıktan sonra, fotovoltaik paneller ve parantezler arasındaki bağlantının sert olup olmadığını kontrol etmek ve fotovoltaik panellerin yüzeyinin temiz olduğunu ve fotovoltaik panellerin enerji üretim verimliliğini etkileyen kir veya enkaz olmadığını sağlamak gerekir.

6. Elektrik bağlantı ve kablolama

Fotovoltaik braket ve fotovoltaik panel kurulduktan sonra, bir sonraki adım elektrik bağlantısı ve kablolama. Kablolama, fotovoltaik güç üretim sisteminin düzgün çalışabilmesini sağlamak için anahtar bağlantıdır. Kablolama işlemi sırasında, fotovoltaik bileşenlerin voltajına ve akım parametrelerine ve sistemin tasarım gereksinimlerine göre kabloları, konektörleri ve invertörleri makul bir şekilde seçmek gerekir.

Kablolama yaparken, kabloların dış kuvvetler tarafından hasar görmemesini ve aşırı kablo bükülmesinden kaçınmak için tüm kabloların standart özelliklere uygun olarak yönlendirilmesi gerekir. Kablolar, kablolar ve çatı yüzeyi arasındaki doğrudan temastan kaçınmak ve sürtünme veya ultraviyole radyasyon nedeniyle kablo yaşlanmasını önlemek için özel kablo kelepçeleri veya parantez ile sabitlenmelidir.

Tüm elektrik bağlantıları tamamlandıktan sonra, montajcının her bağlantı noktasının iyi bir temasa sahip olmasını ve elektrik hattında kısa devre veya sızıntı riski olmadığından emin olmak için sistemin elektrik muayenesini yapması gerekir. Aynı zamanda, normalde DC'yi AC'ye dönüştürebilmesini sağlamak için invertörün çalışma durumu kontrol edilmelidir.

7. Son denetim ve devreye alma

Tüm kurulum çalışmaları tamamlandıktan sonra, son adım, sistemin son denetimi ve devreye alınmasıdır. Bu, braket sisteminin stabilitesinin kontrol edilmesini, tüm bağlantı parçalarının yerine sabitlenmesini ve fotovoltaik panellerin gevşek veya eğik olmamasını içerir. Aynı zamanda, elektrik sisteminin elektrik bağlantısının güvenlik standartlarını karşılamasını ve elektrik kazalarından kaçınmasını sağlamak için ayrıntılı bir güvenlik denetimi yapması gerekir.

Hata ayıklama işlemi sırasında, fotovoltaik sistemin kurulumdan sonra normal olarak çalışabilmesini ve tasarlanan güç üretim kapasitesini elde edebileceğinden emin olmak için sistemin çıkış gücü, şarj verimliliği ve diğer performans göstergelerinin test edilmesi gerekir. Yükleyici, tüm sistemin çalışma durumunun ayrıntılı bir kaydını tutmalı ve sistemi gerçek koşullara göre optimize etmeli ve ayarlamalıdır.

Fotovoltaik braket sisteminin düzenli bakıma ihtiyacı var mı?

Fotovoltaik enerji üretim sisteminin önemli bir parçası olarak, fotovoltaik braket sistemi, fotovoltaik modülleri çatı veya yere sıkıca takmaktan sorumludur. Tasarım ve kurulumunun stabilitesi, tüm fotovoltaik sistemin uzun vadeli çalışma verimliliği ve güvenliği ile doğrudan ilişkilidir. Fotovoltaik braket sisteminin kendisinde karmaşık elektrik bileşenleri olmasa da, yine de düzenli inceleme ve bakım gerektirir. Braket sisteminin bakımı sadece servis ömrünü uzatmakla kalmaz, aynı zamanda fotovoltaik sistemin genel performansını ve güvenliğini de sağlar.

1. Braket sisteminin korozyon karşıtı performansı

Fotovoltaik braket sistemi genellikle dışarıya monte edilir ve uzun süre doğal ortama maruz kalır. İklim değişikliği, rüzgar, yağış ve ultraviyole ışınları gibi dış faktörler, braketin malzemelerini, özellikle korozyona duyarlı metal braketi etkileyecektir. Nemli, tuz spreyi, güçlü güneş ışığı ve diğer ortamlarda, braketin yüzey işlemi ve korozyon anti-korozyon kaplaması yavaş yavaş yaşlanarak korozyona yol açabilir.

Düzenli bakım, braketin korozyon karşıtı tabakasının sağlam olup olmadığını etkili bir şekilde tespit edebilir, zaman içinde korozyon problemlerini tespit edebilir ve bunları onarabilir veya değiştirebilir. Örneğin, alüminyum alaşım braketi uzun süre nemli bir ortama maruz kaldığında, yüzey oksit tabakası ultraviyole radyasyon ve yağmur erozyonu nedeniyle bozulabilir ve anti-korozyon performansını etkileyebilir. Bu nedenle, iyi korozyon karşıtı etkisini sağlamak ve uzun süreli korozyonun destek sistemine zarar vermesini önlemek için destek sistemini, özellikle desteğin yüzey kaplamasını düzenli olarak incelemek gerekir.

2. Bağlantı elemanlarının denetimi ve bağlantı parçaları

PV montaj sisteminin stabilitesi esas olarak bağlantı elemanlarının sıkılığına ve bağlantı parçalarına bağlıdır. Zamanla, destek ile çatı veya yer arasındaki bağlantı, sıcaklık değişiklikleri, rüzgar veya diğer dış faktörler nedeniyle gevşeyebilir. Bağlantı elemanlarının gevşemesi sadece desteğin kararsız olmasına neden olmakla kalmaz, aynı zamanda fotovoltaik modülün kurulum konumunu da etkiler, sistemin enerji üretim verimliliğini etkiler ve hatta fotovoltaik modülün düşmesine neden olabilir ve güvenlik tehlikelerine neden olabilir.

Bu nedenle, destek sistemindeki cıvatalar, somunlar ve tokalar gibi bağlantı elemanlarının düzenli olarak incelenmesi ve takviyesi, destek sisteminin uzun süreli kararlı çalışmasını sağlamak için önemli bir önlemdir. Yüksek rüzgar hızı alanlarında, rüzgar yükleri destek sistemi üzerinde ek baskıya neden olabilir, bu da bağlantı parçalarının gevşemesine veya deforme olmasına neden olabilir, bu nedenle gevşemenin neden olduğu güvenlik tehlikelerini önlemek için bu parçaların sabitleme durumunu düzenli olarak kontrol etmek gerekir.

3. Temizlik ve toz birikimi sorunları

PV montaj sisteminin ana işlevi fotovoltaik modülleri desteklemek olsa da, destek ve fotovoltaik panel arasındaki boşluklar ve eklemler de toz birikimi için yer haline gelebilir. Özellikle kurak ve tozlu alanlarda, toz ve kir, braketin yüzeyinde veya braket ve fotovoltaik modül arasında kolayca birikir, fotovoltaik sistemin hava sirkülasyonunu ve ısıl dağılmasını etkiler ve böylece fotovoltaik panelin enerji üretimi verimliliğini etkiler.

Braket sisteminin ve çevresindeki ortamın düzenli olarak temizlenmesi, sadece fotovoltaik sistemin enerji üretim verimliliğini artırmakla kalmaz, aynı zamanda kiri parantez malzemesini aşındırmasını önleyebilir. Temizleme işlemi sırasında, braketin korozyon karşıtı tabakasına zarar vermemesi ve çok kaba aletler veya temizlik maddeleri kullanmaktan kaçınmak için özel dikkat edilmelidir. Bazı sıcak veya tozlu ortamlarda düzenli temizlik özellikle önemlidir.

4. Önleyici inceleme ve bakımı

Fotovoltaik braket sistemlerinin düzenli olarak bakımının bir diğer önemli yönü, önleyici denetimler yapmaktır. Fotovoltaik braket sistemleri genellikle 25 yıllık veya daha uzun bir tasarım ömrü olan uzun vadeli bir yatırımdır. Bu nedenle, potansiyel problemleri tespit etmek ve onları onarmak, ciddi başarısızlıklardan sonra büyük ölçekli onarımlar yapmaktan daha ekonomik ve etkilidir.

Örneğin, fotovoltaik parantezlerin rüzgar direnci sistem tasarımında anahtar bir faktördür. Kullanım süresi arttıkça, braketin rüzgar direnci hasar görebilir. Fotovoltaik modüllerin olumsuz hava koşulları altında sabit kalabileceğinden emin olmak için braketin gevşek veya hasar görüp görmediğini kontrol etmek için, özellikle fırtınalardan ve güçlü rüzgarlardan sonra, braketin genel stabilitesini düzenli olarak kontrol edin.

Ek olarak, braketin açı ayar cihazı, braket ve çatı arasındaki bağlantı ve braketin temelinin düzenli olarak kontrol edilmesi gerekir. Braket sistemindeki potansiyel problemleri önceden keşfederek, sistem işlemindeki arıza oranı etkili bir şekilde azaltılabilir ve fotovoltaik sistemin genel güvenilirliği geliştirilebilir.

5. Braket sisteminin deprem ve kar direnci tasarımı

Şiddetli deprem veya kar birikimi olan bölgelerde, braket sisteminin deprem direnci ve kar direnci özellikle önemlidir. Zamanla, çatı fotovoltaik braket sistemi depremler veya kar basıncı nedeniyle, özellikle dağlık alanlarda veya kar basıncının braket sistemini yavaş yavaş etkileyebileceği yüksek enlemlerde deforme olabilir.

Deprem direncini ve braketin kar direncinin düzenli olarak kontrol edilmesi, kar veya depremlerin neden olduğu braketin hasar görmesini etkili bir şekilde önleyebilir. Bazı yüksek kar alanlarında, aşırı kar veya buz nedeniyle braketin deformasyonunu veya hasarını önlemek için braket ve çatı arasındaki temas alanına özel dikkat gösterilmelidir. Özellikle geleneksel kiremit çatıları ve metal çatılar için, çeşitli iklim koşullarında yüklere dayanabilmesini sağlamak için braket sisteminin düzenli olarak kontrol edilmesi gerekir.

6. Sistem Geliştirme ve Teknoloji Güncellemesi

Fotovoltaik endüstri teknolojisinin ilerlemesi ile yeni braket sistemleri sürekli olarak daha iyi yapısal optimizasyon ve daha yüksek güvenlik performansı ile ortaya çıkmaktadır. Düzenli bakım sırasında, eski braket sistemlerinde teknik güncellemeleri veya iyileştirmeleri dikkate almak da mümkündür. Örneğin, orijinal braket sistemine rüzgara dayanıklı veya kara dayanıklı takviye bileşenleri eklenebilir veya sistemin genel stabilitesini ve servis ömrünü iyileştirmek için orijinal braket sistemini değiştirmek için yeni malzemeler kullanılabilir.

Düzenli bakım sırasında, braket sisteminin performansı değerlendirilebilir ve braket mevcut teknolojik gelişmelerle birlikte zamanında yükseltilebilir ve yenilenebilir. Bu sadece fotovoltaik braket sisteminin servis ömrünü uzatmakla kalmaz, aynı zamanda sistemin enerji üretim verimliliğini de artırabilir ve fotovoltaik güç üretim sisteminin genel ekonomik faydalarını daha da artırabilir.

7. Bakım döngüsü ve uygulama standartları

Fotovoltaik braket sisteminin bakım döngüsü, bölgeye, çevreye ve sistem tasarımına bağlı olarak değişir. Genel olarak, genel ortamlarda fotovoltaik braket sistemleri için, yılda bir kez kapsamlı bir inceleme ve bakım yaygın bir döngüdür. Güçlü rüzgarlar, şiddetli kar ve yüksek nem gibi özel ortamlarda, braketin bakım döngüsünün kısaltılması gerekebilir. Bakım sıklığı ve spesifik içeriği, gerçek koşullara ve sistem kullanım ortamına göre belirlenmelidir.
